Поставки всех видов европейских и отечественных вариаторов. Передача вращения происходит за счет зубьев в планетарном, а в остальных за счет трения при соприкосновении между собой. Очень сложно определиться с выбором нужного Вам товара и для этого специалисты всегда помогут Вам, предоставив необходимую информацию! Ниже наши конструкторы кратко описали характеристики и виды вариаторов для снабженцев. По дополнительным заказам предоставляем полный комплект документации.

У нас быстрая и несложная доставка транспортными компаниями. Даем годовую гарантию.

ременные и цепные

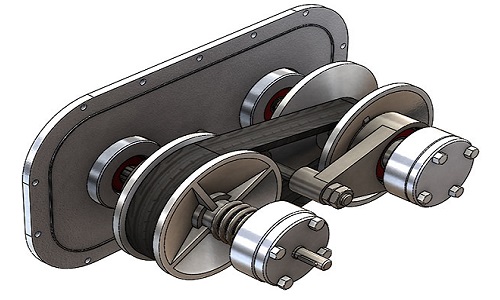

Конические диски расположены на ведомом и ведущем валах, которые могут перемещаться вдоль оси вращения.

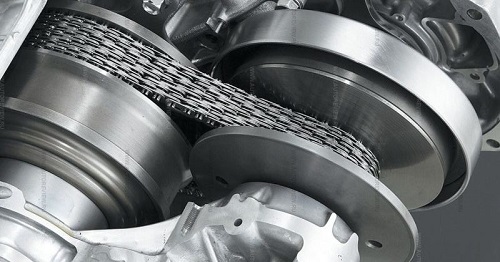

Между дисками расположен стальной или усиленный резиновый ремень. Когда приводной вал вращается, вращение через ремень  или цепь передается на приводной вал.
Оказывается, что диски образуют два шкива, между которыми находится ремень, благодаря конструкции рабочий диаметр шкивов может изменяться, что означает, что передаточное число также изменяется.
Отношение скорости вращения роликов вариатора будет зависеть от расположения точек контакта дисков и конуса.

variat1

Лобовые

varia1

Получили широкое распространение в вантовых прессах и других приборах, где неважна значительная потеря КПД.

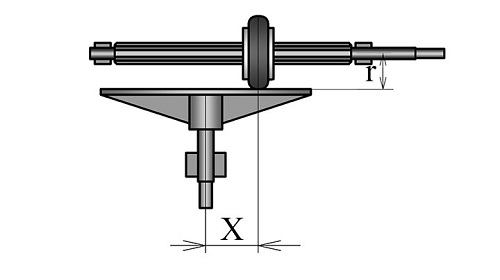

Ось ведомого перпендикулярна оси стержня. Привод смонтирован на приводном валу. Стержень с фрикционными шайбами ​​установлен на шлицах ведомого.  Стержень может двигаться линейно вдоль оси ведомого. Если ролик вариатора прижимается к диску, то вращение будет передаваться с ведущего на ведомый. Кроме того, соотношение скоростей в моментах зависит от расположения точки контакта.
Чем ближе к этой точке находится центр, тем медленнее будет вращаться выходной и тем больше крутящий момент на нем.

Торовые

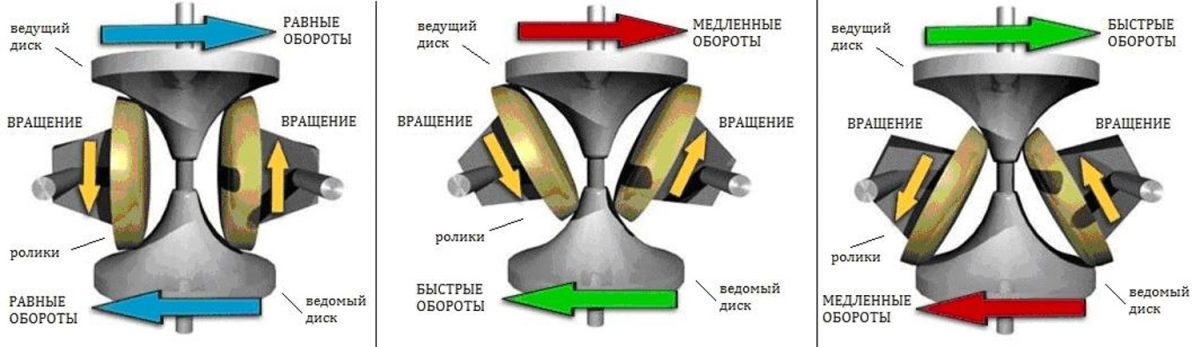

Комплект коаксиальных дисков и роликов. Импульс смещается от одного диска к другому, и изменение передаточного числа связано с изменением положения роликов, а также степени размягчения колес. Все усилия сосредоточены в зоне контакта, ролики вращают аппарат, превышая силу его давления на диск. Соотношение скоростей в этих единицах варьируется в зависимости от выбранного положения и самого крена и его радиусов. Когда ролик входит в контакт с небольшим радиусом первичного и большим радиусом вспомогательного вала, происходит переключение на пониженную передачу. В обратном порядке происходит переключение на более высокую передачу и переключение на прямую передачу, когда ролик касается осей того же радиуса. Недостатком инвертора такого типа считается довольно сложная конструкция, КПД до 20кВт, отсутствие технологий и материалов, способных выдерживать такие нагрузки. Тороидальные инверторы имеют самый высокий КПД среди инверторов, равный 0,95.

varia

Конусные механические

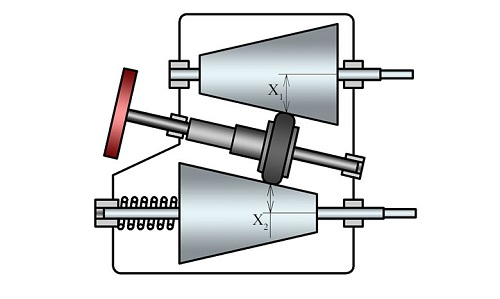

Конические барабаны прикреплены к ведомому и ведомому приводному, между которыми на валу установлен каток или натянут ремень над ними. Используя винт, ролик может двигаться вдоль оси, или меняется положение плоского ремня вдоль конуса. Пружина обеспечивает надежное давление барабана и ролика.
Передаточное отношение привода будет зависеть от расположения валка и точки контакта барабана:
variat5

Планетарные

variator

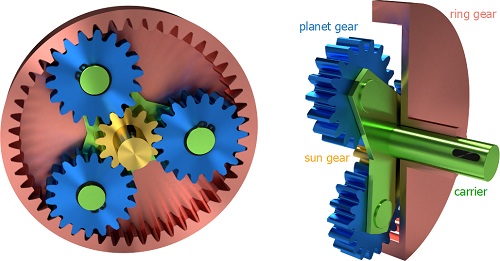

В современных устройствах и машинах планетарные передачи уже давно популярны и компактны, несмотря на их большие передаточные числа, которые могут передавать вращение не только в дифференциальном режиме, но и в режиме остановки отдельных компонентов трансмиссии. Использование схем совмещения планетарного дифференциала, вариатора и механизма управления в целом упрощает конструкцию вариатора и расширяет пределы использования при изменении передаточных отношений. Этот вариатор (планетарный) состоит из корпуса, в котором расположены трансмиссионный вал и ведомая шестерня, устройства управления и планетарные шестерни.
