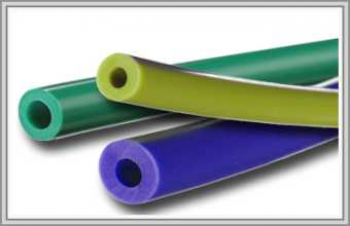

Ремень круглый пустотелый D20, длина 1500 мм

Ремень диаметром 20 мм с продольным каналом замыкают в кольцо 1500 мм металлическим наконечником, не снимая узла с упаковочной линии. Сварка встык тоже допустима, если так удобнее.

Пределом при монтаже служит растяжение в 7 %: кольцо удлинится самое большее на 105 мм. Шкивы минимального диаметра 190 мм дадут межосевое расстояние 452–504 мм.

Кольца без канала того же сечения — страница D20; всё про наконечники — статья о полых.

Длину 1500 мм можно увеличить или уменьшить на 200 мм: доступен любой размер от 1300 до 1700 мм.

Пустотелый D20 1500 мм: монтаж, шкивы и границы растяжения

Порядок установки

Сначала кольцо накидывают на шкивы без натяжения, потом в канал с каждого конца вводят наконечник и стягивают стык. Подтягивают плавно и останавливаются, не дойдя до 7 % растяжения. Полиуретан вытягивается необратимо, поэтому лучше недотянуть и подтянуть позже.

Что с канавкой и шкивом

Минимальный шкив — 190 мм, его окружность 597 мм. Канавка получается радиусом 10,5 мм и глубиной 14,0 мм; поверхность гладкая, без забоин, с шероховатостью не грубее Ra 1,6 мкм.

Полый против сплошного 20 мм

Пустотелый ремень проще заменить, но под постоянной тяжёлой нагрузкой надёжнее сплошное сварное кольцо. Поэтому в упаковочных узлах пустотелый берут там, где важна быстрая замена, а не предельная тяга. В постоянной работе ремень нагревать выше +65 °C нельзя.
