Кабелеукладчики

Кабелеукладчик направляет кабели, рукава и шланги на подвижной части станка, крана или манипулятора. Цепь подбирают по реальному жгуту и траектории движения. Сначала определяют внутреннюю высоту и ширину с запасом под перегородки. Затем выбирают радиус изгиба — он не должен быть меньше допустимого радиуса самого жёсткого кабеля. После этого оценивают длину хода, среду и способ открытия звеньев. В каталоге собраны пластиковые и полиамидные серии для станков, стальные решения для тяжёлых условий, гофрированные закрытые цепи и конструкции с металлическими перегородками.

Подбор по сечению

СтальныеСтальные
Стальные кабелеукладчики выбирают для экстремальных условий и больших длин хода…
Цена по запросу
Гофрированные из сталиГофрированные из стали
Гофрированные стальные кабелеукладчики GS2 имеют закрытый профиль и применяются…
Цена по запросу
ПластиковыеПластиковые

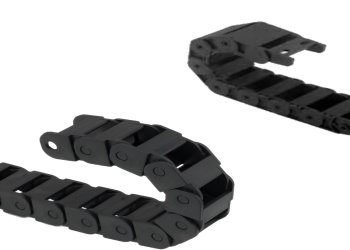

Пластиковые кабелеукладчики применяют там, где важны малая масса, тихий ход и у…
Цена по запросу
МеталлопластиковыеМеталлопластиковые
Металлопластиковые кабелеукладчики RS сочетают пластиковые звенья с алюминиевым…
Цена по запросу
ПолиамидныеПолиамидные
Полиамидные кабелеукладчики объединяют малую массу полимерной конструкции и раб…
Цена по запросу
BX10x10-R28 BX10x10-R28
BX10x15-R18 BX10x15-R18
BX10x20-R28 BX10x20-R28
BX15x15-R28 BX15x15-R28
BX15x15-R38 BX15x15-R38
BX15x20-R28 BX15x20-R28
BX15x20-R38 BX15x20-R38
BX15x30-R28 BX15x30-R28
BX15x30-R38 BX15x30-R38
BX15x40-R28 BX15x40-R28
BX15x40-R38 BX15x40-R38
BX15x50-R28 BX15x50-R28
BX15x50-R38 BX15x50-R38
BX15x50-R40 BX15x50-R40
BX18x18-R28 BX18x18-R28
BX18x18-R38 BX18x18-R38
BX18x18-R48 BX18x18-R48
BX18x25-R28 BX18x25-R28
BX18x25-R38 BX18x25-R38
BX18x25-R48 BX18x25-R48
BX18x38-R28 BX18x38-R28
BX18x38-R38 BX18x38-R38
BX18x38-R48 BX18x38-R48
BX18x50-R28 BX18x50-R28

Пять групп каталога по материалу

Всего в разделе 1240 позиций. Пластиковые цепи BX, KS, ST, TU и KM лёгкие и тихие, их ставят на станки и линейные модули с небольшим жгутом. Полиамидные серии GS и GM вмещают более крупное заполнение и выпускаются в том числе двухсекционными — таких позиций 291. Стальные DH, DHN, DHG и серия DHA из алюминиевого сплава нужны для экстремальных условий и больших длин. Отдельно стоят гофрированная стальная GS2 и металлопластиковая RS, где пластиковые звенья сочетаются с алюминиевыми или стальными перегородками.

Открытое или закрытое исполнение

Открытая цепь удобна, когда линии часто осматривают, добавляют или меняют: кабель укладывают, не разбирая всю трассу. Закрытое исполнение выбирают, если в зоне движения летит стружка, скапливается грязь или возможен случайный контакт с жгутом. Почти в каждой группе есть оба варианта: у пластика — открытые BX, KS, ST, TU и закрытая KM, у полиамида — открытая GS и закрытая GM, у металла — мостовые DH, DHN и закрытые DHG, DHA. Гофрированная GS2 закрыта по самой конструкции, RS построена по мостовой схеме.

Порядок подбора: от кабеля к цепи

Начинают с самого жёсткого кабеля или шланга в пакете: по его допустимому радиусу выбирают типоряд, потому что радиус изгиба цепи не может быть меньше. Следующий шаг — внутреннее сечение: жгут раскладывают по высоте и ширине, добавляют запас и места под перегородки. Третий — длина перемещения и способ поддержки ветви. Четвёртый — материал и исполнение по условиям работы. Последним уточняют сторону открытия, внутрь или наружу, и тип перемычек: цельные или откидные.

Типичная ошибка при выборе радиуса

Нередко цепь берут по посадочному месту, а про кабель вспоминают потом. Если радиус изгиба цепи меньше допустимого для кабеля, жилы ломаются в зоне поворота, и линию приходится менять. Поэтому сначала открывают паспорт кабеля, затем карточку цепи. В каталоге радиус изгиба начинается от 18 мм у малых пластиковых серий и доходит до 1000 мм у мостовых стальных, так что найдётся вариант и под тонкий сигнальный провод, и под толстый силовой пакет.

Длина хода, опоры и ширина

На коротком ходе цепь работает как свободнонесущая, при большой длине нужны опоры или переход на стальную конструкцию. Для широкого пакета удобны серии, где ширина набирается: у мостовых цепей набираемая ширина составляет от 50 до 1000 мм. Внутренняя высота по каталогу — от 10 до 220 мм, внутренняя ширина у цепей с фиксированным звеном — от 10 до 300 мм, шаг у стальных и металлопластиковых — от 45 до 250 мм.

Что прислать для подбора

Фото старой цепи или чертёж узла, длину перемещения, внутреннее сечение, минимальный радиус самого жёсткого кабеля, состав и массу заполнения, положение монтажа и условия эксплуатации. По этим данным специалист сопоставит серию и типоразмер, а не будет искать замену только по маркировке.
