Гофрированные из стали
Гофрированные стальные кабелеукладчики GS2 имеют закрытый профиль и применяются для направляемой прокладки кабелей и шлангов, когда линию нужно защитить от внешнего воздействия. Типоразмер определяют по внутреннему сечению и радиусу изгиба. Отдельно учитывают внешние размеры: цепь должна пройти в имеющемся пространстве по всей траектории, включая зону поворота. В таблице карточек приведена максимальная длина без опор; при большем пролёте под цепь ставят опорные полозья.
| Обозначение | Внутренняя высота, мм | Внутренняя ширина, мм | Радиус изгиба, мм | Внешняя высота, мм | Внешняя ширина, мм | Макс. длина без опор, м | |
|---|---|---|---|---|---|---|---|

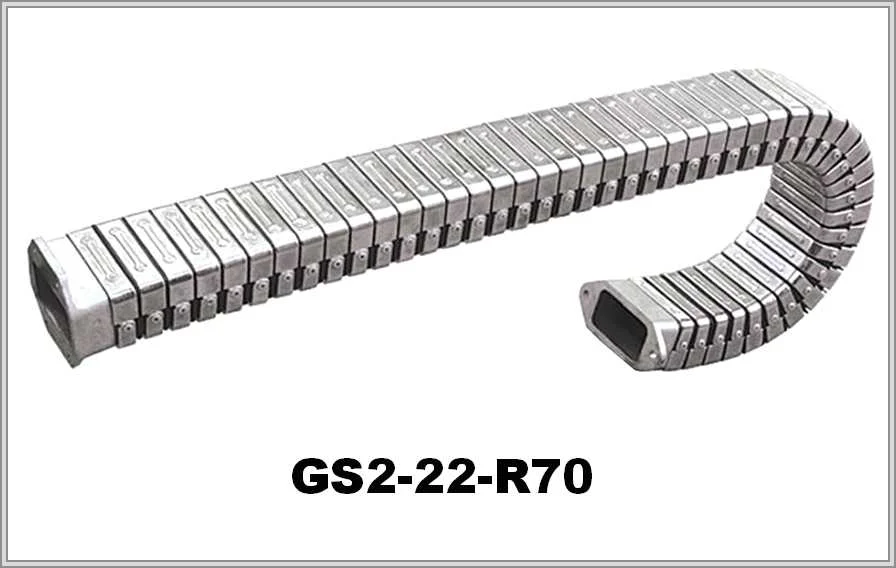

| GS2-22-R70 | 22 | 32 | 70 | 27,5 | 36,7 | 2 | |

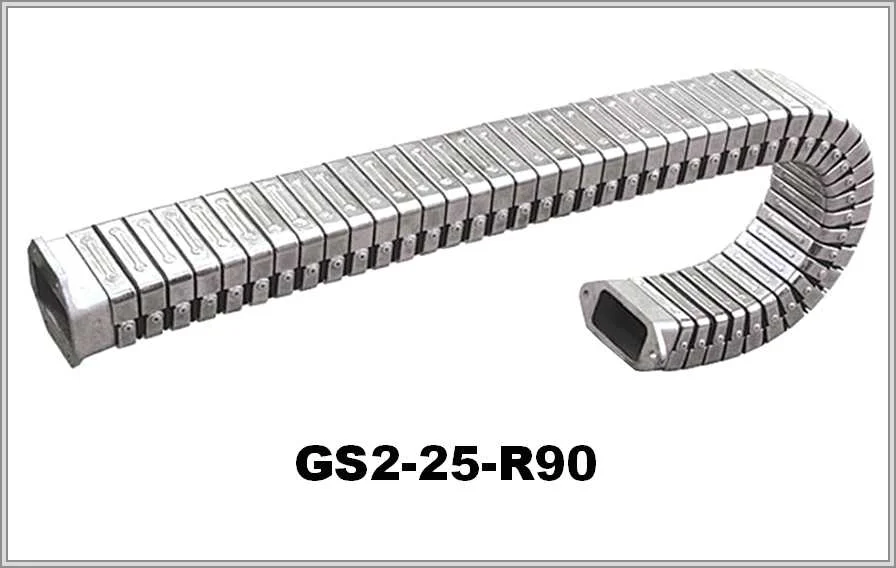

| GS2-25-R90 | 25 | 50 | 90 | 31,5 | 54,5 | 3 | |

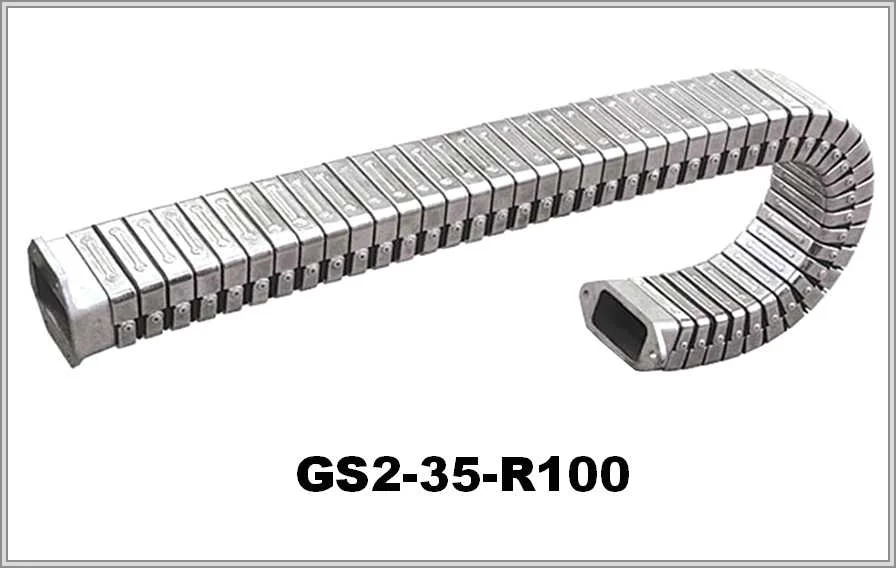

| GS2-35-R100 | 35 | 60 | 100 | 40,1 | 64,4 | 3 | |
| GS2-38-R110 | 38 | 73 | 110 | 43,7 | 77,8 | 4 | |
| GS2-40-R120 | 40 | 80 | 120 | 45,4 | 88,7 | 5 | |

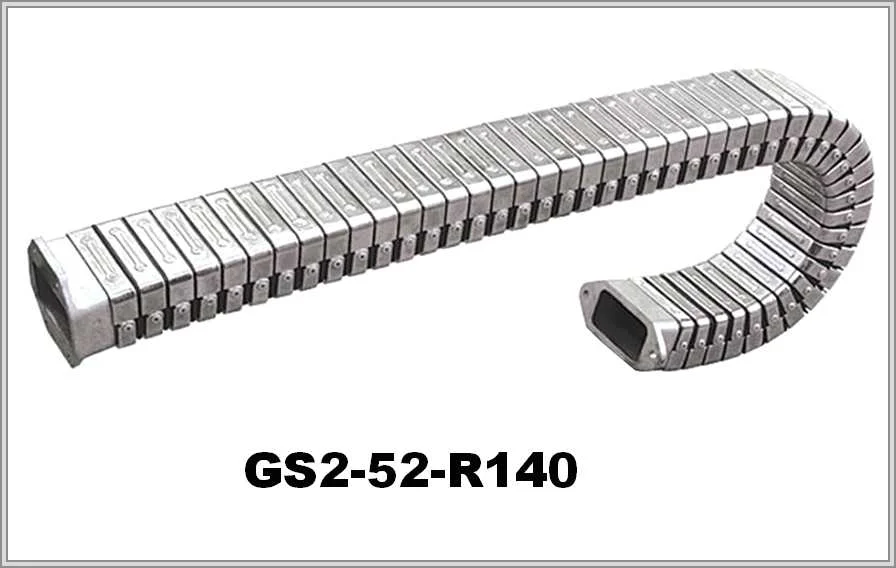

| GS2-52-R140 | 52 | 102 | 140 | — | 107,8 | 6 | |
| GS2-60-R180 | 60 | 120 | 180 | 67,5 | 127,7 | 7 | |

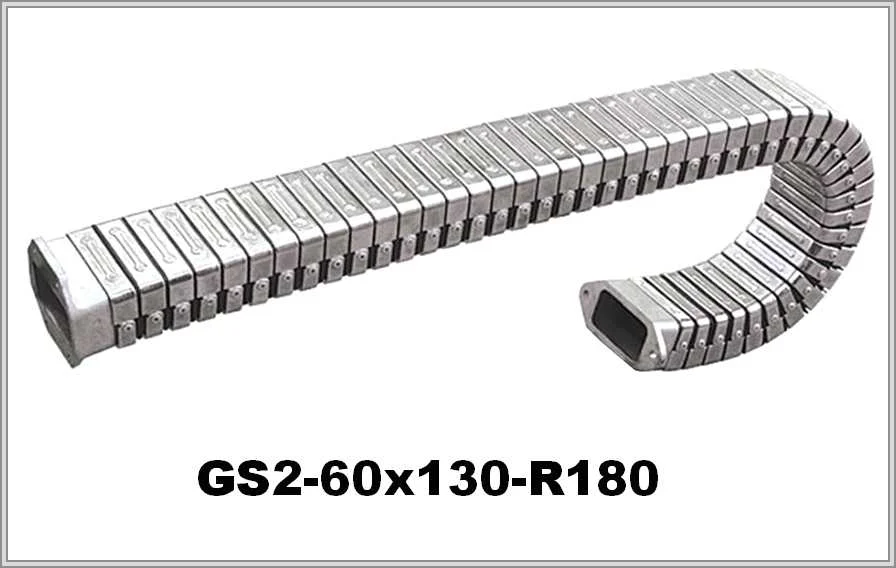

| GS2-60x130-R180 | 60 | 130 | 180 | 65,1 | 134,4 | 8 | |
| GS2-72-R210 | 72 | 162 | 210 | 78,4 | 168,2 | 8 |
Чем GS2 отличается от звеньевых цепей
GS2 — закрытая стальная конструкция с гофрированным профилем. Жгут находится внутри оболочки, а не между перемычками, поэтому серия подходит для участков, где открытая цепь собирала бы мусор. В разделе 9 типоразмеров — компактный ряд для случаев, когда нужна стальная закрытая трасса небольшого сечения. В закрытой гофрированной конструкции линии не видны, поэтому пакет продумывают заранее: состав, запас и порядок укладки. Серия занимает нишу между пластиковыми закрытыми цепями и крупными металлическими закрытыми сериями DHG и DHA.
Размерный ряд: от 22 до 72 мм по высоте
Внутренняя высота GS2 — 22–72 мм, внутренняя ширина — 32–162 мм. Внешняя высота начинается с 27,5 мм и доходит до 78,4 мм. Внешнюю высоту сверяют с зазором над трассой, внутреннюю — с жгутом. Сечение подбирают с запасом: плотно набитая закрытая цепь затрудняет замену линии. Раскладка кабелей в один ряд по ширине упрощает их движение в изгибе, поэтому ширину выбирают не впритык к жгуту. Проверяйте и внешнюю ширину по месту — в узких нишах именно она ограничивает выбор.
Радиус изгиба 70–210 мм
Радиус у серии — от 70 до 210 мм, для каждой позиции он указан в карточке. Выбирают его от самого жёсткого кабеля или рукава в пакете: радиус цепи должен быть не меньше допустимого для этой линии. Если жёсткий рукав требует радиуса больше 210 мм, GS2 не подойдёт — смотрите полиамидные или стальные мостовые серии. Вертикальный размер в зоне поворота оценивают как удвоенный радиус плюс внешняя высота; он должен помещаться между подвижной и неподвижной частью узла.
Максимальная длина и опорные полозья
В таблице карточки указана максимальная длина, на которой GS2 работает без поддержки. Если ход длиннее, под цепь устанавливают опорные полозья — на них ложится провисающая ветвь. Длину и расположение полозьев определяют по трассе, поэтому в запросе важно дать реальный путь перемещения, а не только длину цепи. Полозья занимают место вдоль трассы, и его резервируют при компоновке узла. Если длина хода близка к максимальной из таблицы, полозья предусматривают заранее, чтобы не переделывать узел.
Где уместна гофрированная цепь
Типичные задачи — направляемая прокладка кабелей и шлангов на станках и механизмах с загрязнённой зоной, где жгут не должен быть открыт. Закрытый профиль не отменяет требований к радиусу и сечению: сначала проверяют кабель, затем габарит. Если к линиям нужен частый доступ, сравните GS2 с открытыми сериями: у закрытого профиля обслуживание занимает больше времени. Среди примеров — подвижные узлы, где рядом с трассой скапливается пыль, окалина или обрезки материала и открытый жгут быстро засоряется.
Что подготовить к заказу
Размеры кабельного жгута, минимальный допустимый радиус, длину перемещения, место под цепь по высоте и ширине и данные о среде. Это поможет определить, подходит ли закрытая гофрированная конструкция и какой из 9 размеров нужен. Если GS2 заменяет старую цепь, приложите её фото и замеры внутреннего сечения.
