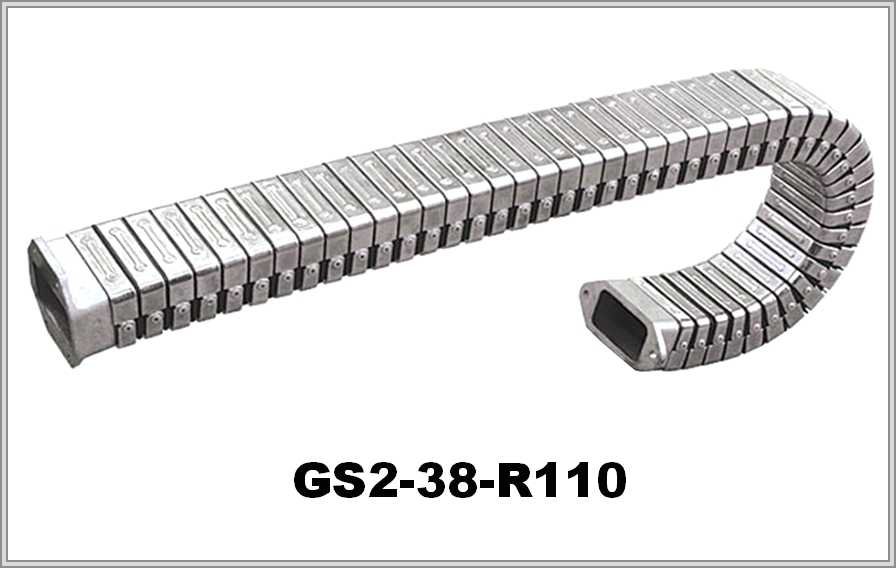

Кабелеукладчик GS2-38-R110
Артикул: WB-001558
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-001558 |
| Производитель: | WorldBelt |
| Серия: | GS2 |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 38 |
| Внутренняя ширина, мм: | 73 |
| Радиус изгиба, мм: | 110 |
| Внешняя высота, мм: | 43,7 |
| Внешняя ширина, мм: | 77,8 |
| Число секций: | 1 |
| Макс. длина без опор, м: | 4 |
| Раздел: | Гофрированные из стали |
Кабелеукладчик GS2-38-R110: внутреннее сечение 38×73 мм
Внутренние и внешние размеры
Кабелеукладчик GS2-38-R110 изготовлен как закрытая гофрированная цепь. Изнутри у него 38 мм в высоту и 73 мм в ширину, снаружи — 43,7 мм и 77,8 мм. Радиус изгиба указан от 110 мм, а максимальная длина равна 4 м.
| Тип | Внутренняя ВхШ | Внешняя ВхШ | Радиус изгиба | Макс. длина |
| GS2-38 | 38х73мм | 43.7х77.8мм | 110мм | 4м |
Изгиб и рабочая площадь
На изгибе длина цепи ≈ πR: при радиусе 110 мм это около 345,6 мм. Если сечение 38 × 73 мм заполнено на 80 %, рабочая площадь равна 2219,2 мм².
Скорость и износ по описанию
В описании модели названы высокая рабочая скорость движения и износостойкость. Предназначение цепи — защита пневмо- и гидрошлангов и кабелей питания и управления. Если ход длиннее 4 м, требуются специальные опорные полозья, иначе возможно касание других частей оборудования.
В заявке на GS2-38-R110 нужны: минимальный радиус самого жёсткого кабеля, длина перемещения, положение монтажа, условия работы, а также состав и масса заполнения.
