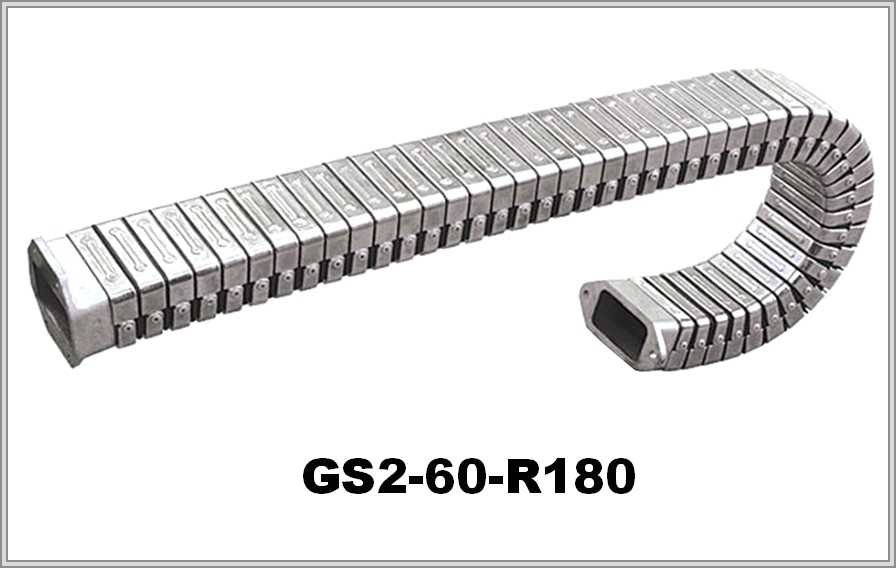

Кабелеукладчик GS2-60-R180
Артикул: WB-001555
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-001555 |
| Производитель: | WorldBelt |
| Серия: | GS2 |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 60 |
| Внутренняя ширина, мм: | 120 |
| Радиус изгиба, мм: | 180 |
| Внешняя высота, мм: | 67,5 |
| Внешняя ширина, мм: | 127,7 |
| Число секций: | 1 |
| Макс. длина без опор, м: | 7 |
| Раздел: | Гофрированные из стали |
Кабелеукладчик GS2-60-R180: радиус изгиба от 180 мм, длина до 7 м
Радиус, размеры, длина
Радиус изгиба GS2-60-R180 — от 180 мм. Внутренняя высота 60 мм, внутренняя ширина 120 мм, внешние размеры по таблице — 67,5 мм по высоте и 127,7 мм по ширине. Цепь рассчитана на длину до 7 м.
| Тип | Внутренняя ВхШ | Внешняя ВхШ | Радиус изгиба | Макс. длина |
| GS2-60 | 60х120мм | 67.5х127.7мм | 180мм | 7м |
Петля и рабочая площадь
Петля по высоте ≈ 2R + внешняя высота: 2 × 180 + 67,5 = 427,5 мм. Заполнение 80 % от сечения 60 × 120 мм — это рабочая площадь 5760 мм².
Обслуживание и полозья
Описание модели называет стальную несущую цепь удобной для обслуживания и очистки. Модель закрытая, гофрированная; она предназначена для пневмо- и гидрошлангов, кабелей питания и управления. Для длины больше 7 м необходимы специальные опорные полозья.
Оформляя заказ на GS2-60-R180, начните с минимального радиуса самого жёсткого кабеля и длины перемещения. Затем опишите заполнение (состав, масса), положение монтажа и условия работы.
