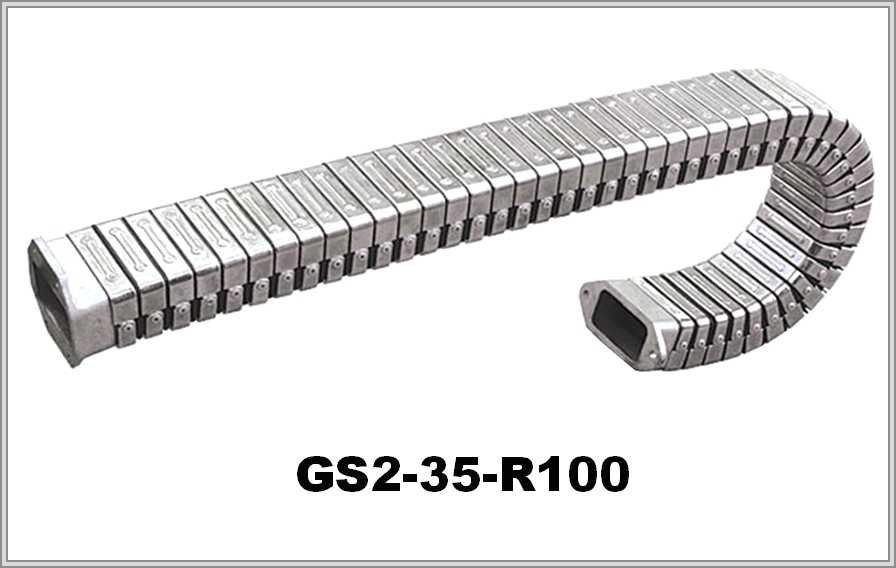

Кабелеукладчик GS2-35-R100

Name: GS2-35-R100
Brand: WorldBelt
SKU: WB-001559

Артикул: WB-001559

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GS2-35-R100 — сталь, гофрированная закрытая конструкция: окно 35×60 мм, радиус изгиба 100 мм, длина до 3 м, высота петли 240,1 мм.

Характеристики

Артикул:	WB-001559
Производитель:	WorldBelt
Серия:	GS2
Исполнение цепи:	Закрытая
Материал цепи:	Сталь
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	60
Радиус изгиба, мм:	100
Внешняя высота, мм:	40,1
Внешняя ширина, мм:	64,4
Число секций:	1
Макс. длина без опор, м:	3
Раздел:	Гофрированные из стали

Кабелеукладчик GS2-35-R100 из стали: высота петли 240,1 мм

Данные из таблицы модели

Таблица для GS2-35-R100 даёт такие значения: внутренняя высота 35 мм, внутренняя ширина 60 мм, внешняя высота 40,1 мм, внешняя ширина 64,4 мм, радиус изгиба 100 мм, максимальная длина 3 м.

Тип	Внутренняя ВхШ	Внешняя ВхШ	Радиус изгиба	Макс. длина
GS2-35	35х60мм	40.1х64.4мм	100мм	3м

Сколько места по высоте и какое сечение

Высота петли ≈ 2R + внешняя высота. Подставим 100 мм и 40,1 мм — получится 240,1 мм. Сечение = высота × ширина, то есть 35 × 60 = 2100 мм².

GS2-35-R100 — схема конструкции

GS2-35-R100 — виды концевого крепления

GS2-35-R100 — схема монтажа

Монтаж и опорные полозья

Описание сообщает, что монтаж-демонтаж, установка и эксплуатация просты и надёжны. Гофрированная закрытая сталь предназначена для защиты пневмо- и гидрошлангов и кабелей питания и управления. Длина за пределами 3 м предполагает опорные полозья специального типа.

Чтобы заказать GS2-35-R100, сообщите, какое перемещение требуется, что и какой массой заполнит цепь, в каком положении будет монтаж и какие условия работы. Минимальный радиус самого жёсткого кабеля тоже нужен. Годятся фото старой цепи или чертёж.
