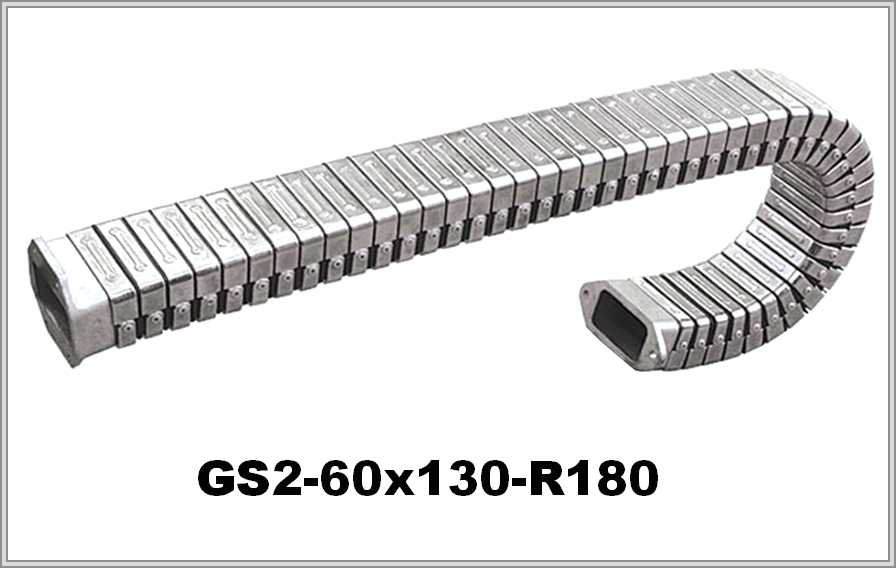

Кабелеукладчик GS2-60x130-R180
Артикул: WB-001554
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-001554 |
| Производитель: | WorldBelt |
| Серия: | GS2 |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 60 |
| Внутренняя ширина, мм: | 130 |
| Радиус изгиба, мм: | 180 |
| Внешняя высота, мм: | 65,1 |
| Внешняя ширина, мм: | 134,4 |
| Число секций: | 1 |
| Макс. длина без опор, м: | 8 |
| Раздел: | Гофрированные из стали |
Кабелеукладчик GS2-60x130-R180: сечение 60×130 мм, сталь
Что даёт таблица
Таблица GS2-60x130-R180 записывает так: внутри 60 × 130 мм, снаружи 65,1 × 134,4 мм, радиус — 180 мм и выше, максимальная длина — 8 м. Сталь, закрытая гофрированная конструкция.
| Тип | Внутренняя ВхШ | Внешняя ВхШ | Радиус изгиба | Макс. длина |
| GS2-60х130 | 60х130мм | 65.1х134.4мм | 180мм | 8м |
Расчёты по сечению и изгибу
Сечение = высота × ширина = 60 × 130 = 7800 мм². На изгибе, где длина ≈ πR, при радиусе 180 мм набегает около 565,5 мм.
Материал и длина хода
Описание фиксирует, что в конструкции применяется нержавеющая сталь. Когда цепь длиннее 8 м, нужны специальные опорные полозья: другие части оборудования тогда её не касаются. Цепь предназначена для пневмо- и гидрошлангов и для кабелей питания и управления.
Заявка на GS2-60x130-R180 принимается с данными о положении монтажа и условиях работы; к ним добавьте длину перемещения, состав и массу заполнения и минимальный радиус самого жёсткого кабеля.
