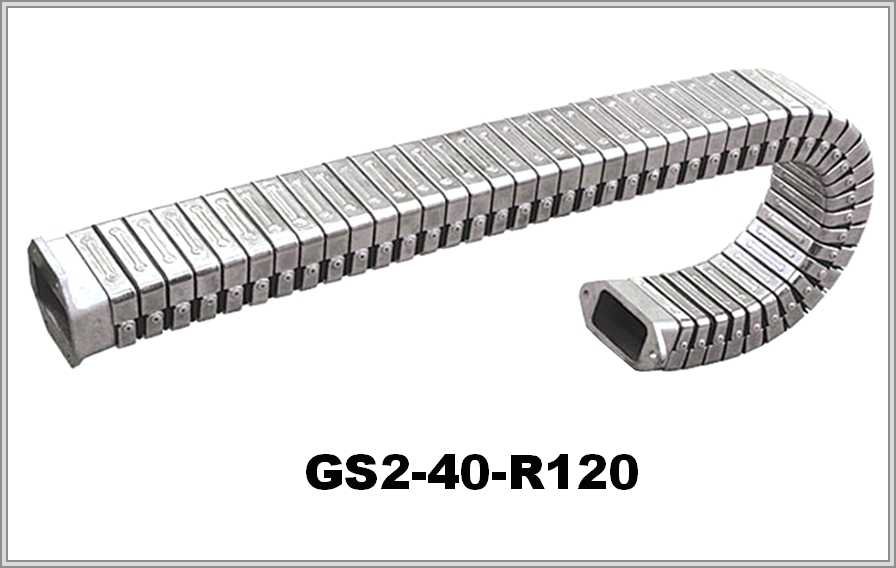

Кабелеукладчик GS2-40-R120

Name: GS2-40-R120
Brand: WorldBelt
SKU: WB-001556

Артикул: WB-001556

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS2-40-R120 — стальная цепь в гофрированном закрытом исполнении: внутри 40×80 мм, радиус изгиба от 120 мм, предельная длина 5 м.

Характеристики

Артикул:	WB-001556
Производитель:	WorldBelt
Серия:	GS2
Исполнение цепи:	Закрытая
Материал цепи:	Сталь
Внутренняя высота, мм:	40
Внутренняя ширина, мм:	80
Радиус изгиба, мм:	120
Внешняя высота, мм:	45,4
Внешняя ширина, мм:	88,7
Число секций:	1
Макс. длина без опор, м:	5
Раздел:	Гофрированные из стали

Кабелеукладчик GS2-40-R120 из стали: R 120 мм, длина до 5 м

Размеры и радиус

Для GS2-40-R120 в таблице записано: внутри 40 × 80 мм, снаружи 45,4 × 88,7 мм. Радиус изгиба — 120 мм и выше. Наибольшая длина цепи — 5 м. Материал — сталь, конструкция гофрированная и закрытая.

Тип	Внутренняя ВхШ	Внешняя ВхШ	Радиус изгиба	Макс. длина
GS2-40	40х80мм	45.4х88.7мм	120мм	5м

Высота петли и заполнение

Оценка высоты петли: ≈ 2R + внешняя высота. При радиусе 120 мм выходит 2 × 120 + 45,4 = 285,4 мм. Если заполнить сечение 40 × 80 мм на 80 %, рабочая площадь составит 2560 мм².

GS2-40-R120 — схема конструкции

GS2-40-R120 — виды концевого крепления

GS2-40-R120 — схема монтажа

Эксплуатация по описанию

Описание модели упоминает высокие пределы эксплуатационных температур. Цепь предназначена для защиты пневмо- и гидрошлангов, кабелей питания и управления. Ход свыше 5 м — повод установить специальные опорные полозья, чтобы цепь не касалась других частей оборудования.

Для расчёта GS2-40-R120 сообщите условия работы, положение монтажа и длину перемещения. Ещё нужны данные о заполнении цепи (состав и вес) и о минимальном радиусе самого жёсткого кабеля. При желании можно приложить фото старой цепи или чертёж.
