Защита направляющих и узлов станков
В разделе собрана защита подвижных узлов металлообрабатывающих и других промышленных станков: направляющих, ШВП, ходовых винтов, валов и рабочих зон. Выберите конструкцию по узлу и характеру загрязнения: гофрозащиту, телескопический кожух, пружинную или рулонную защиту, защитный фартук, скребок или грязесъёмник.
Для инженерного подбора подготовьте фотографии узла и старой защиты, эскиз с размерами, минимальную и максимальную длину, полный ход, ширину и высоту зоны, расположение креплений, скорость перемещения, положение в пространстве и сведения о стружке, пыли, масле, СОЖ и температуре.
Если чертежа нет, изделие можно предварительно идентифицировать по образцу, фотографиям и замерам посадочного места. Конструкцию, материал и срок изготовления подтверждаем после проверки исходных данных.
Гофрозащита направляющих и узлов
Телескопическая защита направляющих
Пружинная защита винтов и валов
Рулонная защита станков
Защитные фартуки станков
Скребки и грязесъёмники
Гофрозащита на молнии 130 мм
Пружинная защита винта ШВП
Сильфон с бронёй 300х150мм
Гофрозащита на липучке 155 мм
Гофрозащита с бронёй 480х1200мм
Подбор по задаче
Какой тип защиты нужен станку
Выберите конструкцию по защищаемому узлу и условиям работы. Если тип неизвестен, пришлите фото узла, ход и основные размеры — поможем определить вариант.
| Тип | Защищаемый узел | Основные воздействия | Что сообщить для расчёта |
|---|---|---|---|
| Гофрозащита | направляющие, штоки, сложный контур | пыль, стружка, СОЖ | Lmin/Lmax, ширина, высота, крепления |
| Телескопическая | длинные направляющие | крупная и горячая стружка, СОЖ | ход, габариты секций, направление, крепления |
| Пружинная | ШВП, вал, шток | стружка, пыль | D1, D2, Lmin, Lmax |
| Рулонная | проём, направляющая | пыль, мелкая стружка, брызги | ширина полотна, ход, положение |
| Фартук | зона резания, огибаемый узел | стружка, СОЖ, температура — по материалу | ширина, длина, радиус, траектория |
| Скребок | рабочая поверхность направляющей | налипшая стружка, масло, СОЖ | эскиз профиля, длина, материал кромки |
Как подобрать защиту направляющих и узлов станка
Как выбрать тип защиты

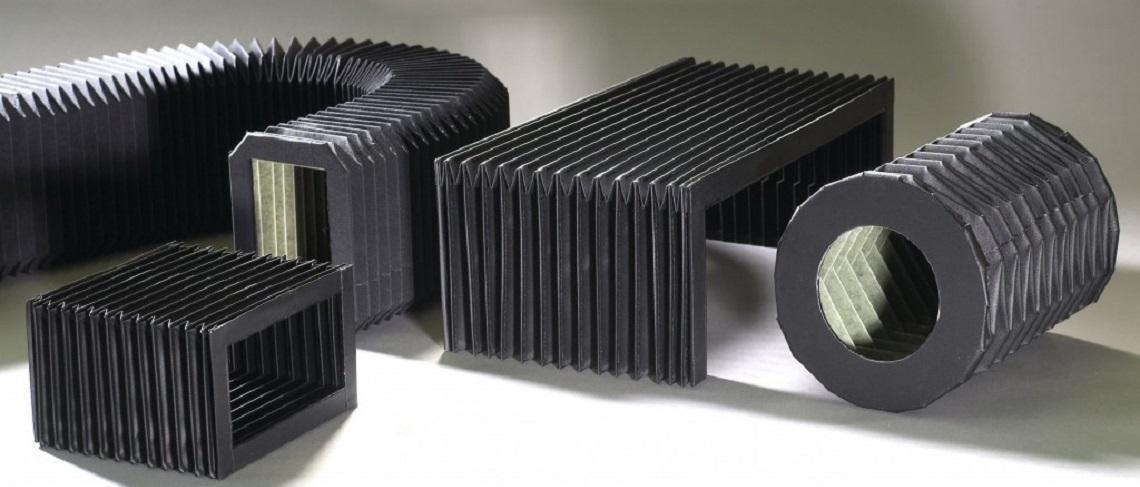

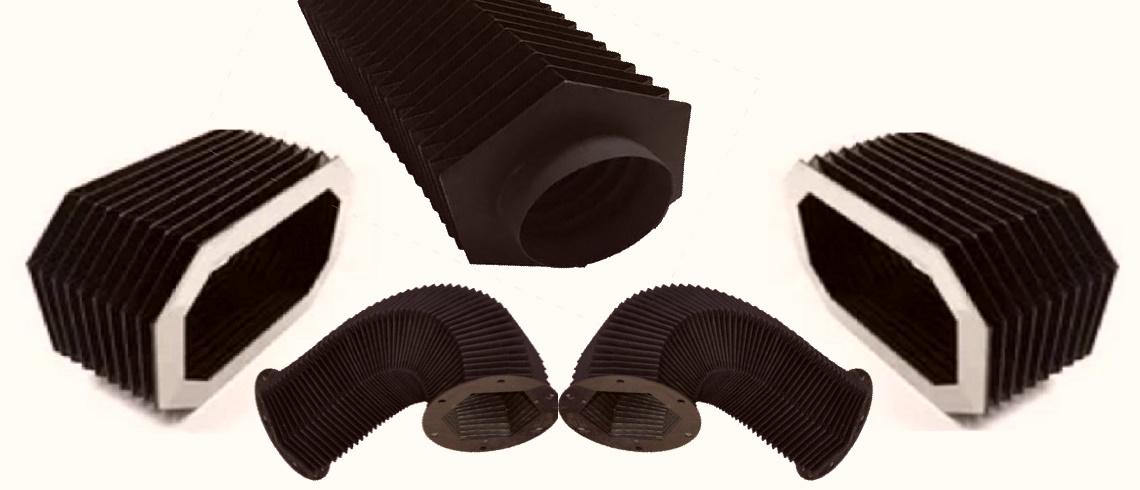

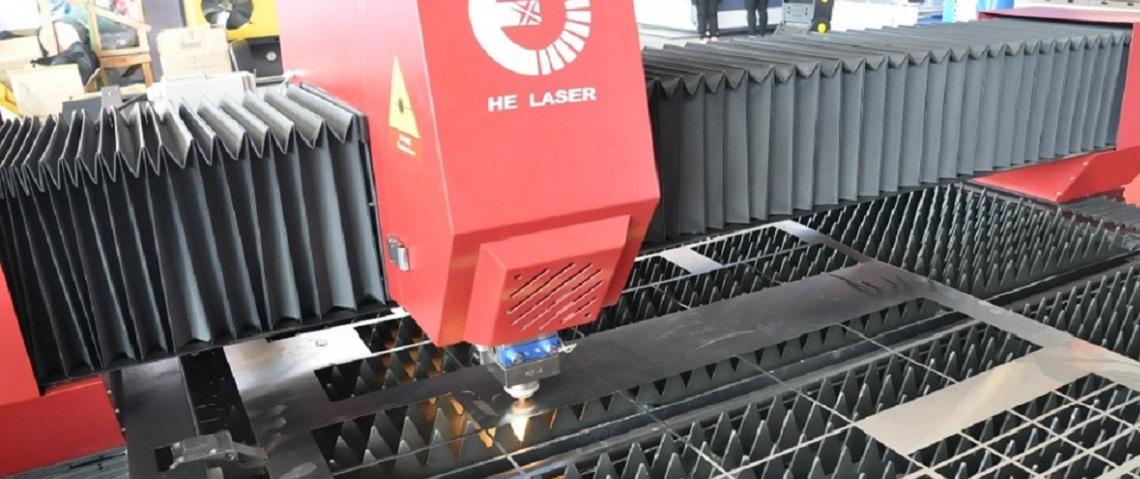

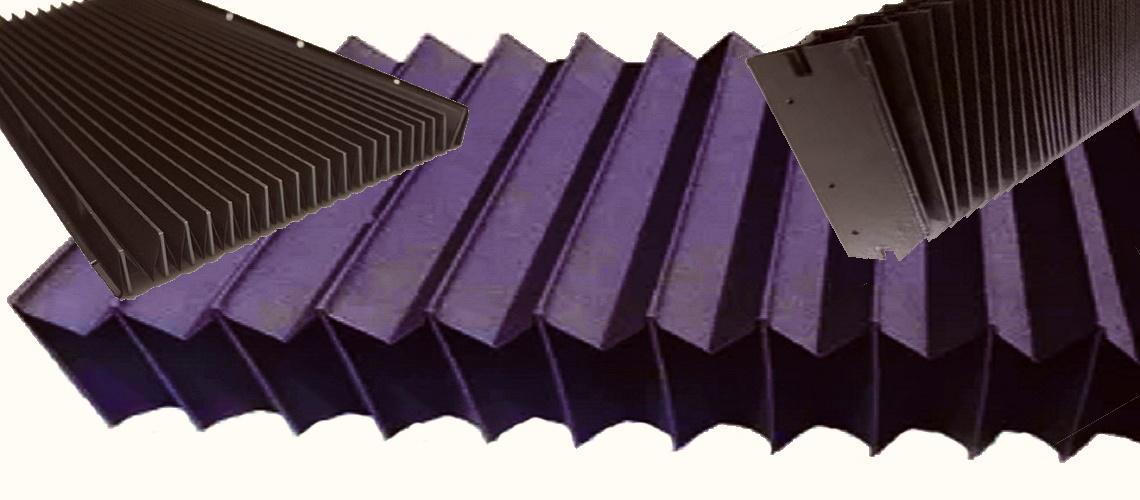

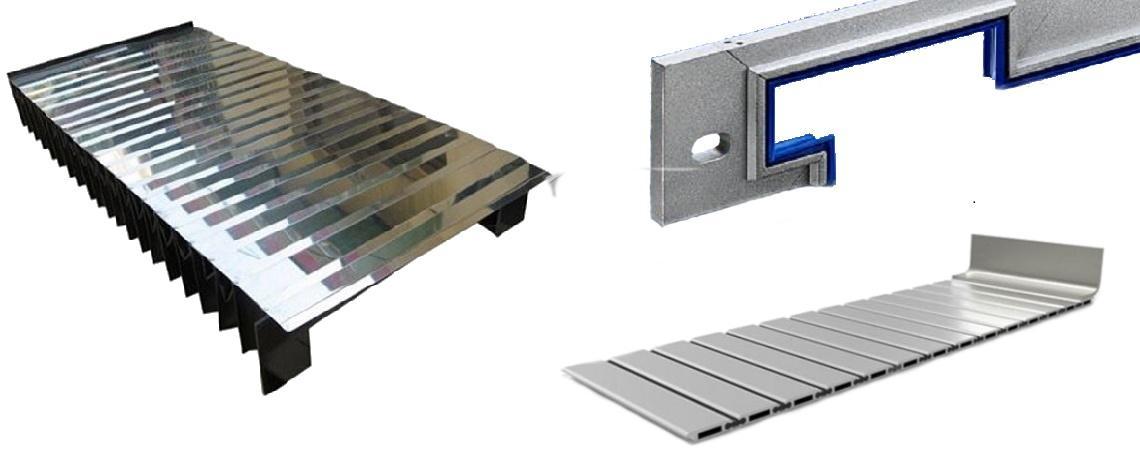

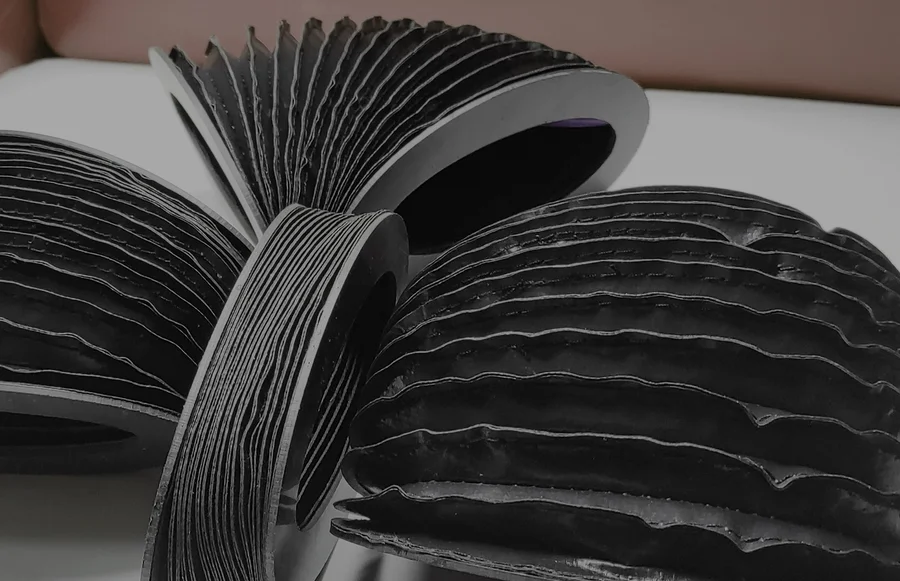

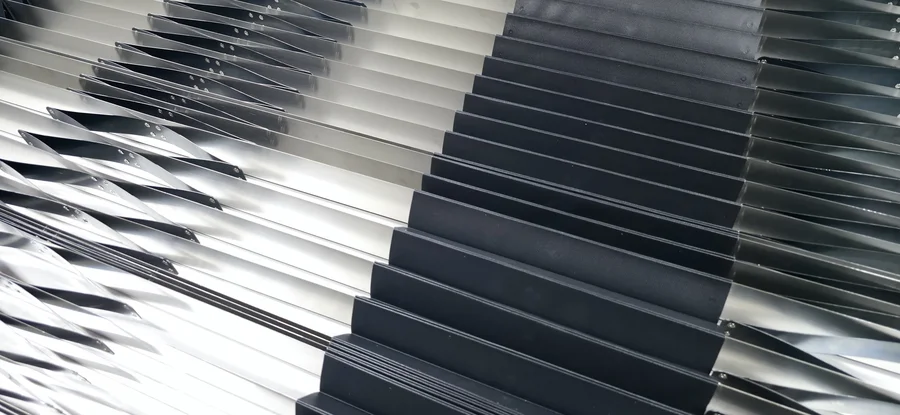

Гофрозащита складывается гармошкой и подходит для направляющих, штоков и узлов сложной формы. Для крупной и горячей стружки рассматривают исполнение с защитными ламелями.
Телескопическая защита состоит из стальных секций. Её выбирают для направляющих с большим ходом, высокой механической нагрузкой и интенсивным потоком стружки. Форма кожуха определяется компоновкой станка и свободным пространством.

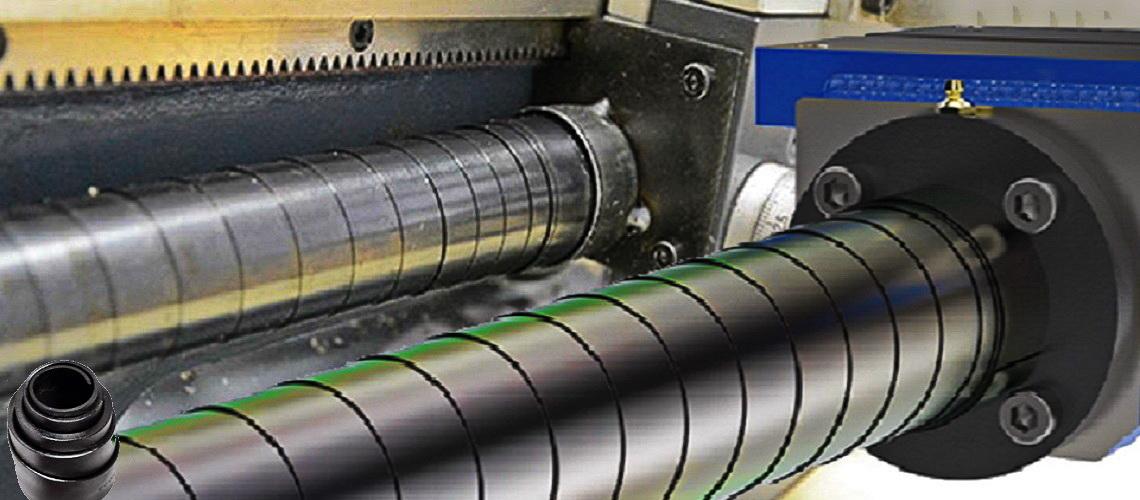

Пружинная защита охватывает ШВП, ходовой винт или вал и перемещается вместе с узлом. Нужны диаметры, минимальная и максимальная длина и направление установки.

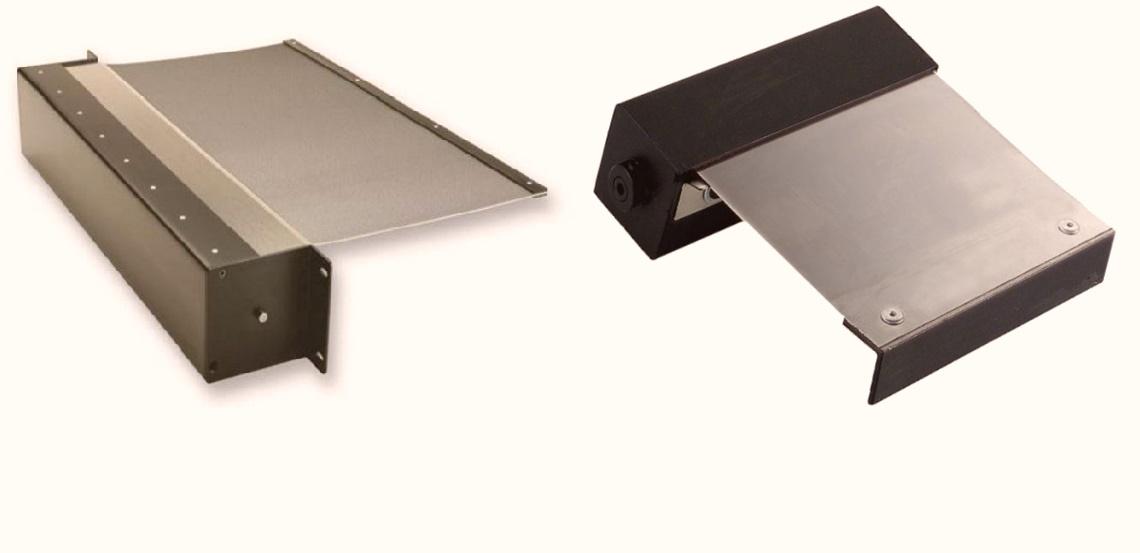

Рулонная защита использует полотно с механизмом возврата и занимает мало места в сложенном состоянии. Указывают ширину, ход, положение корпуса и направление движения.

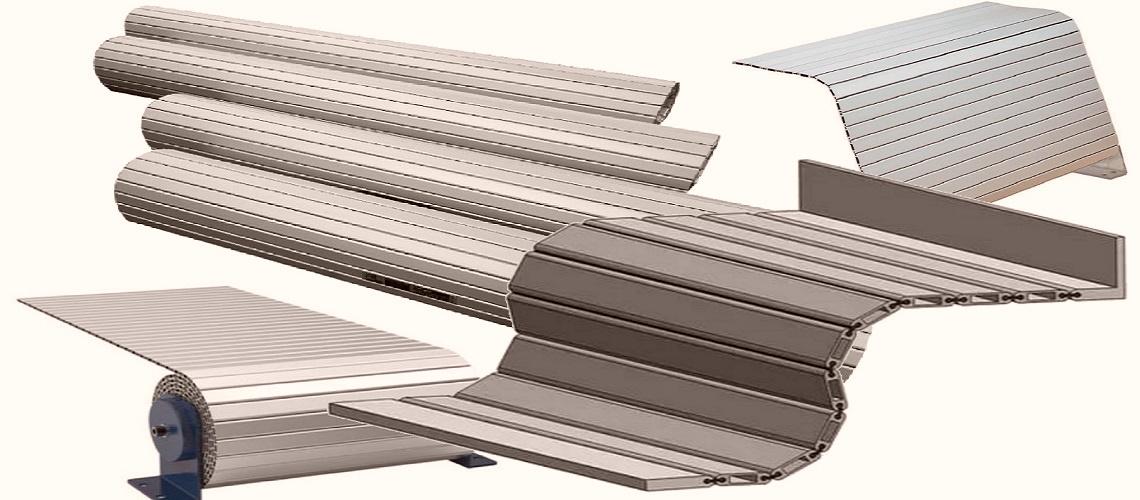

Защитный фартук перекрывает рабочую зону гибким или секционным полотном. Важны маршрут движения, изгибы, крепление и отвод загрязнения.
Скребок или грязесъёмник очищает поверхность перед движущимся узлом. Подбор выполняют по поперечному сечению, длине, креплению, материалу кромки и направлению движения.
Какие размеры нужны
- Lmin — длина защиты при полностью сжатом положении;
- Lmax — длина при полностью растянутом положении;
- полный рабочий ход и крайние положения узла;
- ширина, высота и форма защищаемой зоны;
- размеры и координаты креплений;
- зазоры до соседних деталей по всей траектории;
- для круглых узлов — диаметры защищаемой детали и посадочных мест.
Условия работы, влияющие на конструкцию
Сообщите вид и размер стружки, наличие абразивной пыли, масла и СОЖ, рабочую температуру, скорость и частоту перемещений, вертикальное или горизонтальное положение. Эти данные влияют на материал, усиление, тип соединений, ламели и систему очистки.
Подбор замены без чертежа
Сделайте общий снимок узла, фотографии защиты в сжатом и растянутом положении, торцов, креплений и повреждённых мест. Положите рядом линейку или другой масштаб. Запишите маркировку станка и детали, но не определяйте размеры только по фотографии: перспективные искажения дают заметную ошибку.
Что проверить перед заказом
- защита не достигает предельного сжатия или растяжения раньше узла;
- крепления доступны для монтажа и обслуживания;
- конструкция не сталкивается с кабелями, трубками и соседними деталями;
- стружка и жидкость отводятся от защищаемой поверхности;
- материалы соответствуют температуре и рабочей среде;
- в заявке указаны количество, требуемый срок и место доставки.
