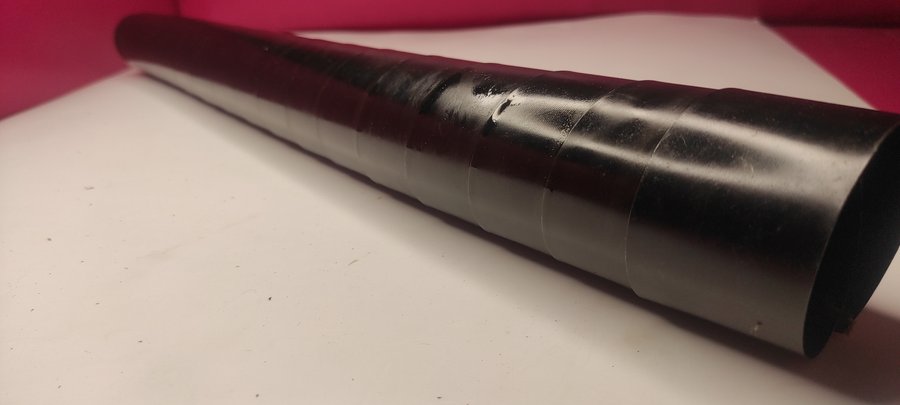

Коническая пружинная защита
Пружинная защита — длинная стальная спираль 65Г, надетая на винт ШВП. Одним концом её соединяют с гайкой, другим — с неподвижной опорой. Гайка движется, пружина то сжимается, то растягивается, и открытая часть винта всё время закрыта от стружки и пыли.
Позиции раздела различаются размерами D1, D2, min и max. D1 — внутренний диаметр; D2 — второй диаметр; min и max — величины, задающие диапазон изделия, в мм. В каталоге есть пружины для винтов ШВП, винтовых пар, шпинделей и валов.

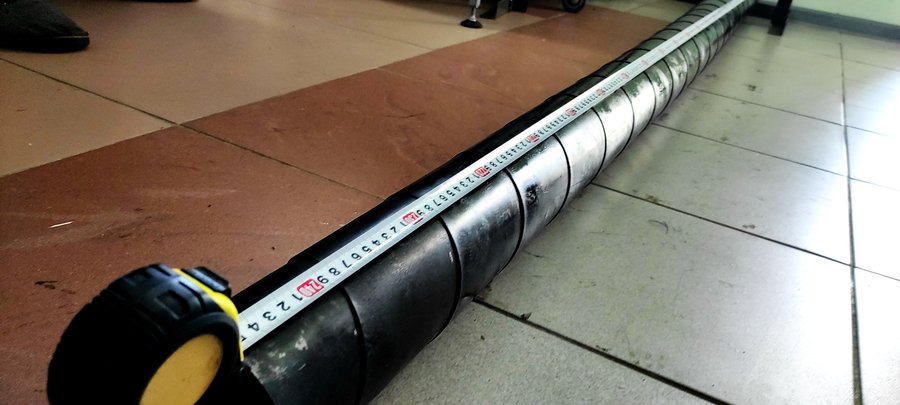

Пружинная защита винта ШВП
Как выбрать коническую пружинную защиту для винта
Зачем винту нужна пружина
В шарико-винтовой передаче (ШВП) между винтом и гайкой катятся шарики по полированным канавкам. Металлическая стружка, песок, окалина или загрязнённая охлаждающая жидкость на этих канавках превращают качение в царапание: возникают вмятины, шум и люфт, а в худшем случае передача заклинивает. Пружинная защита хорошо задерживает крупную стружку и пыль, которые падают сверху.
Устройство и принцип работы

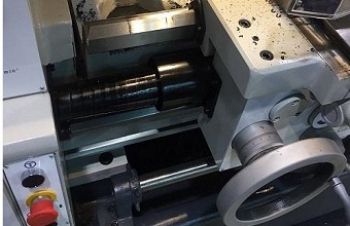

Спираль надета на винт и свободно перемещается вдоль него. Чаще всего ставят две пружины, слева и справа от гайки. Каждая одним концом держится за гайку, другим — за опору или корпус: гайка уходит влево, левая пружина сжимается, а правая растягивается. Винт вращается внутри, пружина по вращению стоит и работает как раздвижной чехол, движения не передавая. Усилие пружины подбирают небольшим, чтобы она не влияла на позиционирование, а между пружиной и винтом оставляют небольшой зазор — иначе сталь станет «наждачкой» и прошлифует винт.
Как читать размеры
- D1 — внутренний диаметр, мм;
- D2 — второй диаметр, мм;
- min и max — величины, задающие диапазон изделия, мм.
В заявке называют все четыре величины. Подбор конической защиты основан на внутреннем диаметре D1, растяжении AZ и сжатии ZD; для колонны или шпинделя учитывают ещё диаметр d и диаметр внутреннего фланца a. Материал раздела — пружинная сталь 65Г; исполнение из нержавеющей стали в ассортимент не входит. Для нескладских позиций минимальная партия — две штуки.
Поставка, установка и уход

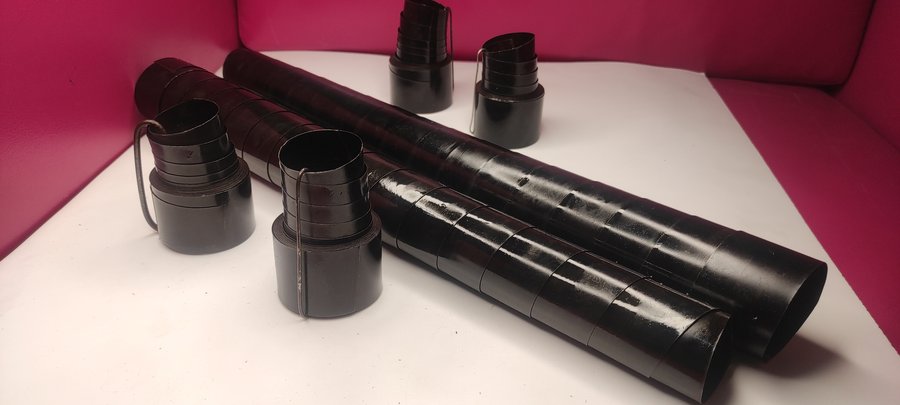

Компания описывает конические пружинные кожухи как защиту цилиндрических направляющих, винтов ШВП, ходовых винтов, шпинделей и валов. Изделия отгружают смазанными: масляная плёнка облегчает скольжение витков. Пружинные кожухи этого типа приходят сжатыми и удерживаются проволочным монтажным кронштейном. Ось может быть горизонтальной, вертикальной или наклонной — это указывают в заявке. Если надеть коническую защиту не получается, например из-за труднодоступного шпинделя, её наматывают прямо на деталь. После установки на ШВП рекомендуется аккуратно сделать 20–30 поступательных движений на сжатие и растяжение. Спираль периодически очищают и обрабатывают машинным смазочным маслом.
Достоинства и ограничения
Сильные стороны
- простая компактная конструкция;
- металл не боится горячей стружки;
- допустимы высокие скорости хода, а электрика и датчики не требуются;
- задерживает крупную стружку и пыль, летящие сверху.
Ограничения
- защита негерметична: тонкая пыль и жидкость находят путь между витками;
- грязь застревает в витках, значит, нужны осмотр и чистка;
- на быстром ходу спираль бывает шумной;
- на очень длинных винтах она может прогибаться;
- с агрессивной химией и тонким абразивом пружина не сочетается.
Пружинную защиту часто используют вместе с грязесъёмными кольцами на гайке: они снимают грязь с винта перед шариками.
Сравнение с другими защитами винта
Гофрозащита мягкая и почти герметична, но горячая стружка быстро её портит. Телескопическая защита собрана из жёстких металлических секций, подходит для больших ходов, зато занимает много места. Скребки на гайке винт целиком не закрывают — они очищают его прямо у шариков. Пружина в этом ряду — простой чехол для умеренных условий.
