Шкивы для ременных передач

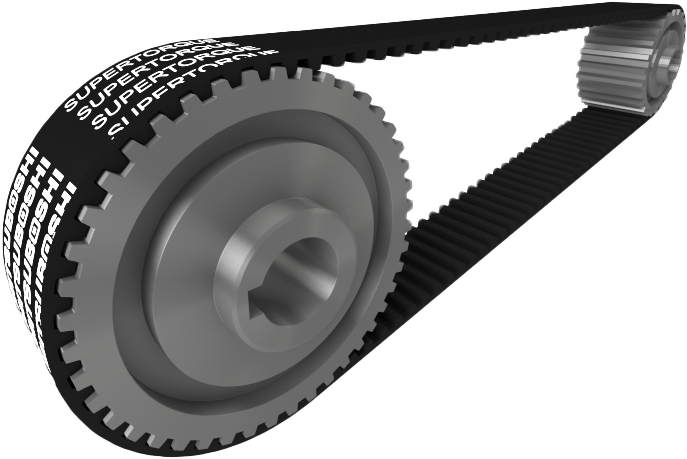

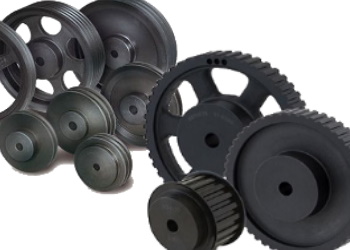

Здесь собрано всё, что стоит на валах ременной передачи: шкивы трёх типов и детали для их крепления и обслуживания. Клиновые шкивы передают момент трением боковин ремня о стенки канавки, зубчатые работают зацеплением и держат синхронность валов, а ручейковые несут ряд мелких канавок под рёбра ремней PH, PJ, PK, PL и PM.
Шкив бесполезен без посадки, поэтому рядом лежат втулки: конические Taper Bush со шпоночным пазом и бесшпоночные зажимные. Натяжные ролики выбирают слабину при жёстко закреплённых валах, а прижимные пластины фиксируют концы открытого зубчатого ремня на каретке линейной оси.

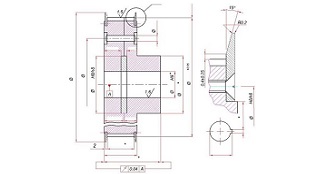

Собственное производство выпускает шкивы по эскизу заказчика, по его чертежу или по снятому с машины образцу. Геометрию канавок клиновых шкивов берём из ГОСТ 20889-88, шаги зубчатых и поликлиновых профилей — из справочных таблиц базы знаний. Если на руках только старый ремень, начните с его маркировки: из неё выводятся все размеры обода.
Шкивы зубчатые

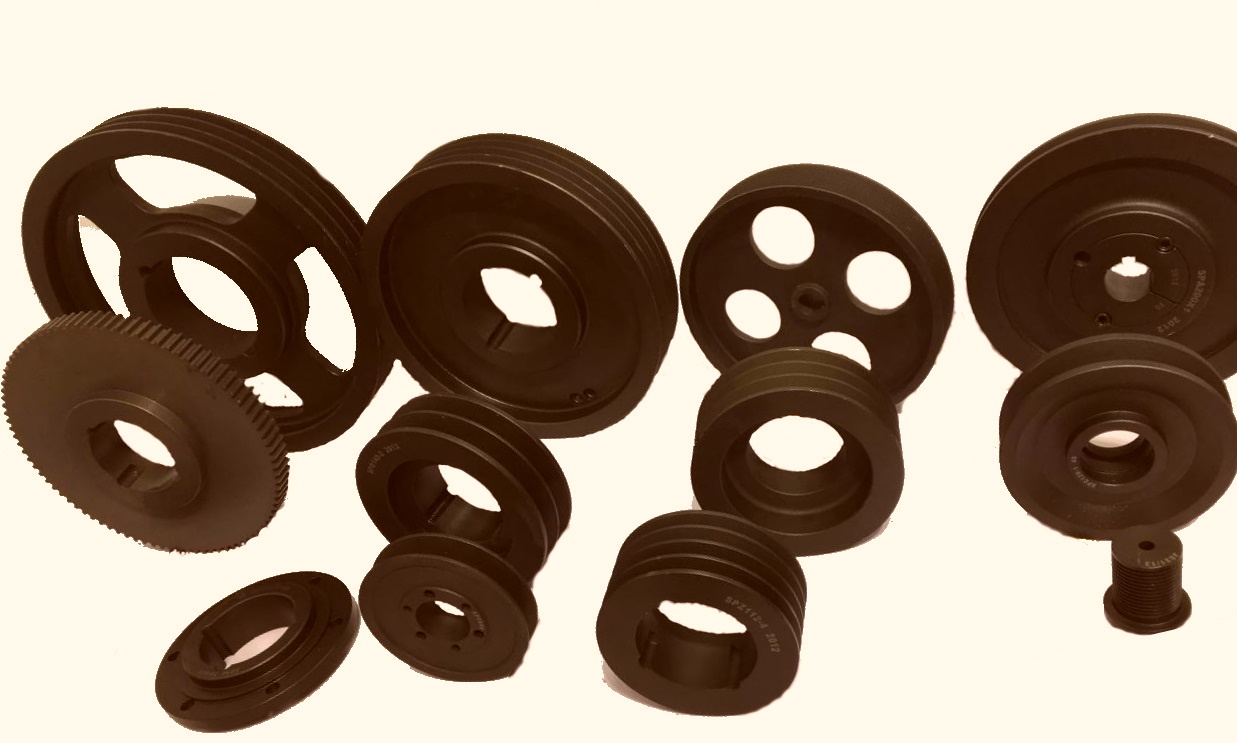

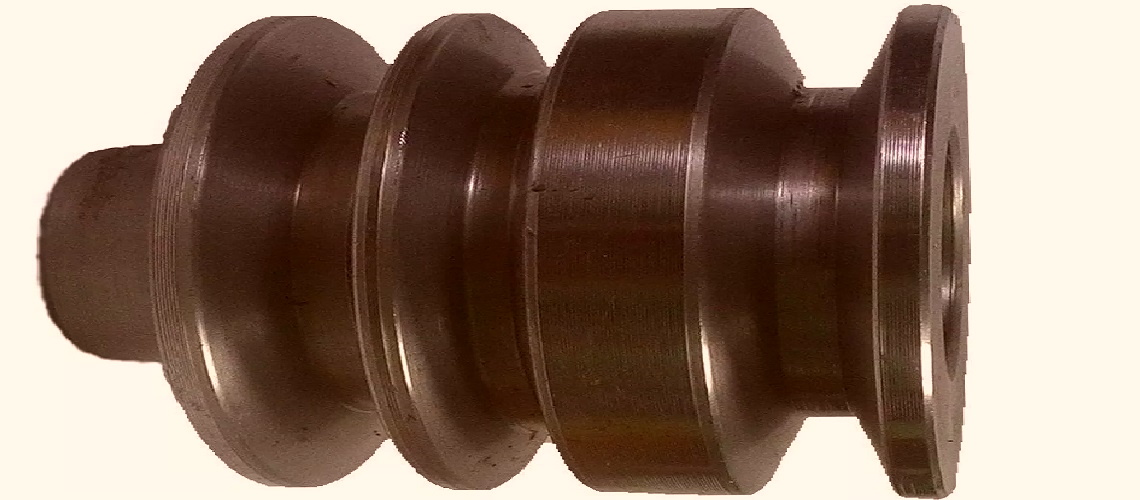

Шкивы клиновые и многоклиновые
Шкивы поликлиновые (ручейковые)
Втулки для шкивов
Натяжные ролики для ремённых приводов
Прижимные пластины для зубчатых ремнейПодбор шкива под ремень: пять решений по порядку
| Решение | Что фиксируем | Источник данных |
|---|---|---|
| Профиль | сечение ремня или шаг зуба, число ручьёв z | маркировка ремня, чертёж машины |
| Диаметр | расчётный dp или наружный de с отметкой, какой именно | замер старого шкива, кинематика |
| Угол канавки | от 34° до 40° по диаметру | таблица своего сечения |
| Материал | СЧ20, сталь 45, алюминий или нержавеющая сталь | окружная скорость, среда |
| Посадка | B1 гладкое H7, B2 шпоночный паз, B3 зажимная втулка, B4 Taper Bush | диаметр вала, длина ступицы |
Почему угол ручья зависит от диаметра
На маленьком шкиве ремень изгибается круче и его боковины расходятся, поэтому канавку сужают. У сечения Z угол 34° берут при dp 63–71 мм, 36° — при 80–100 мм, а 40° допустим лишь начиная со 180 мм. Стандартные 40° на малом диаметре посадят ремень на дно ручья: пойдёт проскальзывание и нагрев. Диаметр ниже 63 мм для Z стандарт не предусматривает вовсе.
Материал и класс балансировки
Базовый материал клинового шкива — чугун СЧ20. При скорости ремня выше 30 м/с и на малых диаметрах переходят на сталь 45, алюминий оставляют лёгким приводам, нержавеющую сталь — пищевым и химическим цехам. Окружную скорость считают как v = π·D·n / 60000; когда она больше 5 м/с, типовой класс балансировки G6.3 по ГОСТ 22061, более строгий задают чертежом.
Комплект данных для заказа

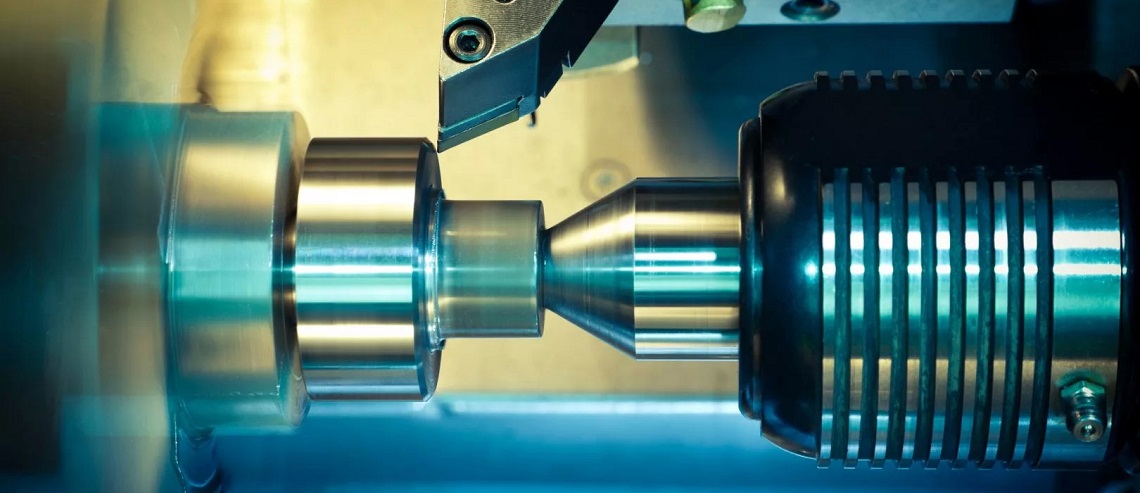

Для работы по чертежу пришлите маркировку или фото ремня, число ручьёв либо зубьев, диаметр с пометкой dp или de, диаметр вала и код посадки с размером шпонки или номером втулки. Укажите и тираж: одну деталь точат из заготовки, для партии рассматривают литьё. Недостающее уточнит инженер до запуска.
