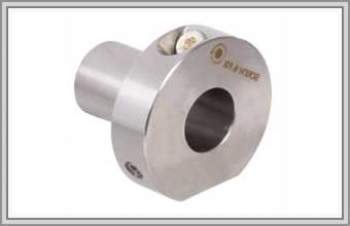

Втулка зажимная EN 15–50 мм, нержавеющая

Втулка EN закрепляет ступицу шкива на гладком валу диаметром 15–50 мм без шпонки. Внутри у неё двустенная стальная гильза, заполненная рабочей средой, и фланец, где размещены винт и поршень с уплотнением. Затянутый упорный винт через поршень сжимает среду, стенки гильзы равномерно расходятся и прижимаются к валу и к отверстию ступицы — момент передаётся трением.

Стоит ослабить винт, и гильза возвращается к исходному размеру, после чего узел легко разбирается. Прочие способы крепления собраны в разделе втулки для шкивов.

Данные EN 15–50 из карточки

Гидравлика против кольцевых COM-A и COM-B

В механических втулках ряда COM усилие создают несколько винтов, их тянут крест-накрест за несколько проходов. У EN давление набирает один упорный винт, а гильза расходится по всей длине сразу; заявленная концентричность — 0,02 мм. Удобно там, где шкив часто снимают при переналадке. В карточке упомянуты зажимные болты M10 и M16 — их размер уточняйте под конкретный типоразмер.

Три размера для подбора EN

Сообщите диаметр вала, отверстие в ступице шкива (оно совпадает с наружным диаметром втулки из ряда 46–98,5 мм) и длину ступицы. Отдельно напишите, какая температура у привода: верхний предел для этой втулки +85 °C.
