Шкивы зубчатые
Зубчатый шкив зацепляется только с ремнём своего профиля: должны совпасть и шаг, и форма зуба. Девятнадцать профилей раздела делятся на три семейства. Дюймовые трапецеидальные идут от шкива MXL с шагом 2,032 мм для приборов до XXH с шагом 31,75 мм; между ними XL 5,08, L 9,525, H 12,7 и XH 22,225 мм.

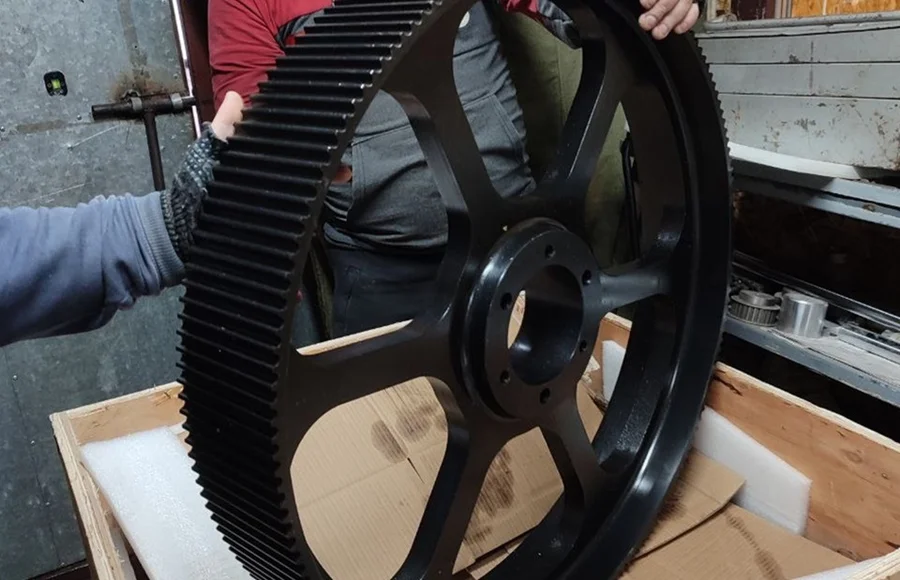

Метрические T2.5, T5, T10, T20 и AT10 вместе с AT5 и AT20 тоже имеют трапецеидальный зуб, но шаг у них в целых миллиметрах. Серия AT отличается усиленным зубом и чаще работает в линейных осях и позиционировании. Круговой зуб собран в группу HTD: 2M, 3M, 5M, профиль 8M, 14M и 20M.
Главная ошибка при замене — ориентироваться на один шаг. У T5, AT5 и 5M он равен 5 мм, однако форма зуба разная, и шкив одного профиля не примет ремень другого. Даже внутри круговой группы зуб M, S и RPP отличается, поэтому ремни с зубом подбирают по маркировке, а не по замеру шага линейкой.
Профили зубчатых шкивов по назначению
- MXL, XL — оргтехника, мелкая механика;
- L, H — станки, насосы, компрессоры;
- XH, XXH — тяжёлые приводы;
- T2.5–T20 — от приборов до силовых конвейеров;
- AT5–AT20 — линейные и силовые оси;
- 2M–20M — от лёгкой механики до особо нагруженных машин.
Реборды против схода ремня
Зубчатый ремень при перекосе сползает к краю, поэтому шкив снабжают ребордами. Обычно малый шкив делают с двумя бортами либо ставят по одному борту на чередующиеся шкивы передачи — тогда ремень придерживают с разных сторон разные шкивы. Схему бортов лучше оговорить заранее: реборду проще заложить в эскиз, чем добавлять к готовой детали.
Выверка при монтаже
Параллельность валов держат в пределах 0,5 % межосевого расстояния, угловой перекос — не больше 0,25° на метр. Ремень укладывают без усилия, не поддевая монтажной лопаткой: надетый силой, он получает скрытое повреждение каркаса. Межосевое после натяжки фиксируют — если оно уходит в работе, натяжение падает и зубья начинают перескакивать.
Данные для изготовления
Изготовим шкив по образцу или чертежу, если известны профиль и ширина ремня, число зубьев, вариант посадки — гладкое отверстие, паз под шпонку или Taper Bush, — наличие реборд и количество. Когда маркировка стёрта, пришлите фото ремня рядом с линейкой и снятый шкив: профиль определим по форме зуба.
