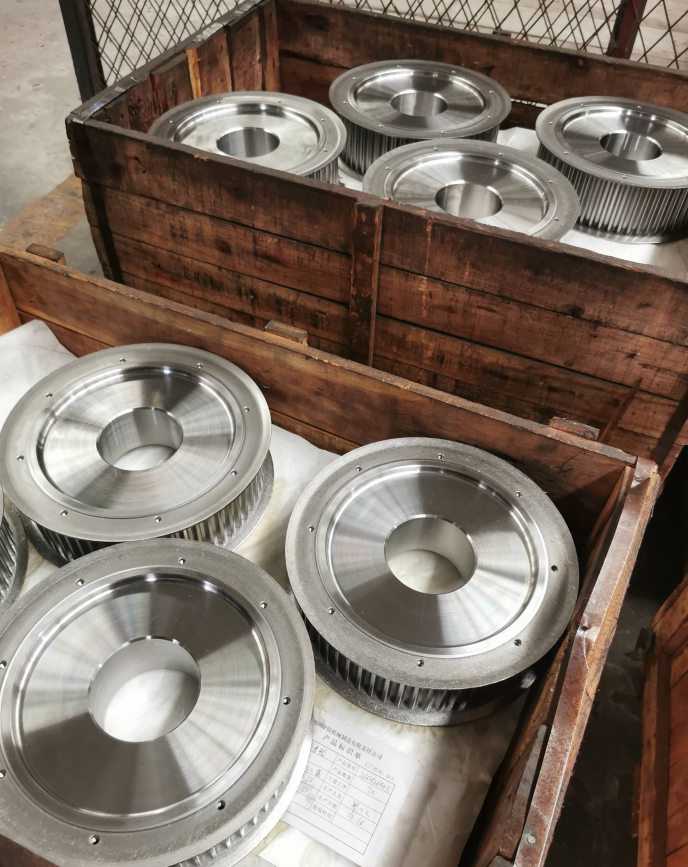

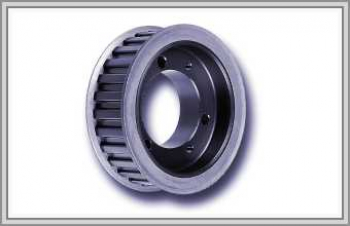

Шкив зубчатый XH

XH открывает тяжёлую часть дюймовой серии. По сравнению с H шаг вырастает до 22,225 мм, высота зуба — до 6,35 мм, толщина ремня — до 11,20 мм. Под такой ремень делают шкивы тяжёлых приводов, где требуется синхронная передача большой нагрузки.

Длины ремней XH лежат в пределах от 1289,05 до 4445 мм. Выбрать ремень по длине можно на странице ремни XH, а вернуться к списку профилей — если нагрузка позволяет обойтись меньшим шагом.

Шкив XH: четыре пункта для подбора

• шаг 22,225 мм, угол профиля 40°, стандарт ISO 5296;
• высота зуба ремня 6,35 мм, толщина 11,20 мм;
• длины ремней 1289,05–4445 мм;
• замена возможна только на XH другого производителя.

Натяжные ролики в передаче XH

По возможности обходятся без роликов: каждый добавляет ремню изгибов и сокращает ресурс. Если ролик необходим, внутренний размещают на ненагруженной ветви, поближе к большему шкиву; число зубьев у него — не ниже допустимого минимума профиля. Наружный располагают у малого шкива, его диаметр — не менее 1,5 диаметра малого шкива.

Межосевое расстояние в работе

Натянув ремень, межосевое закрепляют: если оно «уходит», натяжение падает и ремень перескакивает через зубья шкива. Контролируют натяжение частотным методом — по собственной частоте колебаний свободной ветви. Частота выше расчётной — ремень ослабляют, ниже — подтягивают.
