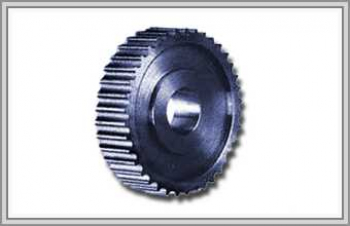

Шкив зубчатый 20M

20M — верхняя ступень ряда с круговым зубом: шаг 20 мм, зуб ремня 8,4 мм, толщина 13,2 мм, профиль по ISO 13050. Шкивы этого шага стоят в тихоходных приводах большой мощности — в металлообработке и станках, на бумажных и текстильных производствах.

Ширина ремней 20M — 115, 170, 230, 290 либо 340 мм, поэтому и шкив получается широким и массивным. Ремни шага — ремни 20M, соседние шаги — в подборке шкивов.

Габарит привода 20M: диаметр и ширина

• нормативный минимум диаметра производители не публикуют;
• наименьший серийный шкив в каталогах — 34 зуба, делительный около 217 мм;
• длины ремня — от 2000 до 6600 мм;
• пример обозначения ремня: 2000-20M-115;
• отдельного значения предельной скорости для 20M в открытых каталогах нет.

Ширина 85 мм — признак ошибки

У шага 20 мм ширины 85 мм нет — она встречается у 8M и 14M. Запрос «20M, 85 мм» означает, что неверно указан шаг или ширина. Позицию сверяют со снятым ремнём или установленным шкивом до начала изготовления.

Проверка места в машине

При шкиве от 217 мм и ремне от 115 мм ограничение обычно не в ремне, а в свободном пространстве узла. До заказа замерьте расстояние до кожуха и соседних деталей, диаметр и длину посадочной части вала. Эскиз с этими размерами передайте через заказ по чертежу.
