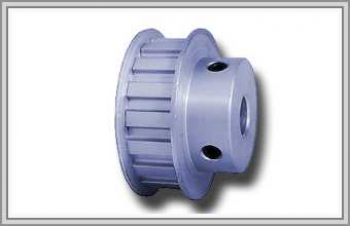

Шкив зубчатый L

Профиль L стоит в дюймовой серии между лёгким XL и силовым H. Шаг 9,525 мм, высота зуба 1,91 мм, толщина ремня 3,60 мм. Шкив L берут для станков и узлов со средней нагрузкой, где запаса XL мало, а H избыточен.

Рядом по шагу находится метрический T10 (10 мм), но шкивы L и T10 не взаимозаменяемы: метрическая система T с дюймовыми профилями не совместима. Сам ремень — в каталоге: ремни профиля L, другие варианты — шкивы других шагов.

Шкив L: от ремня к посадке на вал

Ремень L выпускается длиной от 314,96 до 1524 мм, есть и двустороннее исполнение DL. Для шкива решают три вопроса: сколько зубьев, какая ширина, какое отверстие. От числа зубьев зависят передаточное отношение и диаметр, ширину берут по ремню, а отверстие растачивают под вал либо делают под коническую втулку.

Монтаж и выверка пары шкивов L

Оба шкива ставят в одной плоскости: непараллельность — не более 0,5 % межосевого расстояния, угловое отклонение — не более 0,25° на метр. Ремень надевают свободно, сократив межосевое натяжным устройством. Монтажные лопатки не применяют: скрытое повреждение корда уменьшает ресурс ремня.

Список данных к заявке на L

Маркировка или длина старого ремня, число зубьев обоих шкивов, диаметр вала и шпоночный паз, наличие реборд. Если шкив нестандартный, приложите чертёж — работа по размерам заказчика описана на странице по чертежам заказчика.
