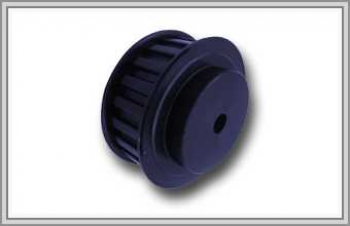

Шкив зубчатый T20

T20 — крупнейший шаг метрической серии T: 20 мм. Шкивы этого профиля рассчитаны на мощные приводы, где возможностей T10 уже недостаточно. Зуб трапецеидальный, симметричный, с углом 40°, как у всей системы T.

С AT20, у которого шаг тоже 20 мм, шкив T20 не взаимозаменяем. Ремень под этот шкив — ремни T20. Другие шаги — в подразделе зубчатых шкивов, порядок выбора описан в статье подбор под ремень.

Шкив T20: крупный шаг и тяжёлый режим

Для крупного шкива принимают три решения: материал, способ посадки и балансировка. Материал выбирают по передаваемой мощности и размеру шкива. Посадка — под расточку со шпоночным пазом или под коническую втулку. Полностью обработанный механически шкив обычно не требует балансировки до окружной скорости 30 м/с, чугунный балансируют и на меньших скоростях; нормы — VDI 2060 и ISO 254.

Монтаж тяжёлой передачи T20

Отклонение от параллельности валов допускается до 0,5 % от межосевого, угловой перекос — до 0,25° на каждый метр. Ремень кладут на шкивы при сведённых валах, без рычагов и усилия, затем натягивают и закрепляют опоры так, чтобы расстояние между валами в работе не менялось.

Какие цифры нужны для T20

Мощность привода, обороты ведущего вала, передаточное отношение, межосевое, диаметры валов. Если меняется только шкив, хватит маркировки ремня и числа зубьев старого шкива. Для особых условий — химически активная среда, пищевое производство, нагрев — опишите их: от среды зависит выбор материала.
