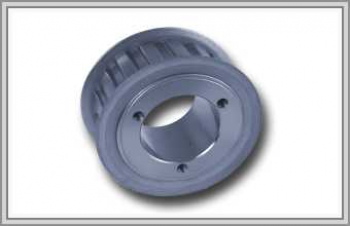

Шкив зубчатый XXH

XXH замыкает дюймовую трапецеидальную линейку: шаг 31,75 мм, высота зуба 9,53 мм, толщина ремня 15,2 мм. Шкив под него применяют в особо тяжёлых приводах, где даже XH (шаг 22,225 мм) не проходит по нагрузке.

В заявках XXH нередко путают с XXL, хотя общего у них только буквы: XXL — лёгкий ремень шагом 3,175 мм для быстроходных ненагруженных механизмов. Сверьте маркировку по странице ремень XXH; прочие шаги — полный ряд профилей.

XXH против XXL: сверка профиля

Шкив XXH выполнен под трапецеидальный зуб 40° дюймовой системы и подходит лишь к ремню XXH, зато к изделиям любого производителя этого профиля. В обозначении ищите именно «XXH» и сравнивайте шаг: 31,75 мм у XXH и 3,175 мм у XXL.

Реборды на крупном шкиве XXH

Сход ремня в зубчатой передаче предотвращают реборды. Распространённая схема — две реборды на меньшем шкиве пары. Второй вариант — по одной реборде на чередующихся шкивах. Какую схему выбрать, зависит от числа шкивов в приводе и положения валов, поэтому приложите к заявке схему передачи.

Пакет данных для шкива XXH

Маркировку ремня или его длину — в ряду XXH это от 1587,5 до 5080 мм, — число зубьев обоих шкивов пары, ширину ремня, диаметр вала и частоту вращения. Если шкив меняют на действующем оборудовании, пригодится фото или эскиз старого шкива с размерами ступицы.
