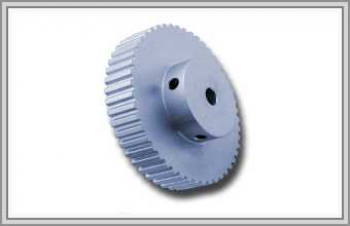

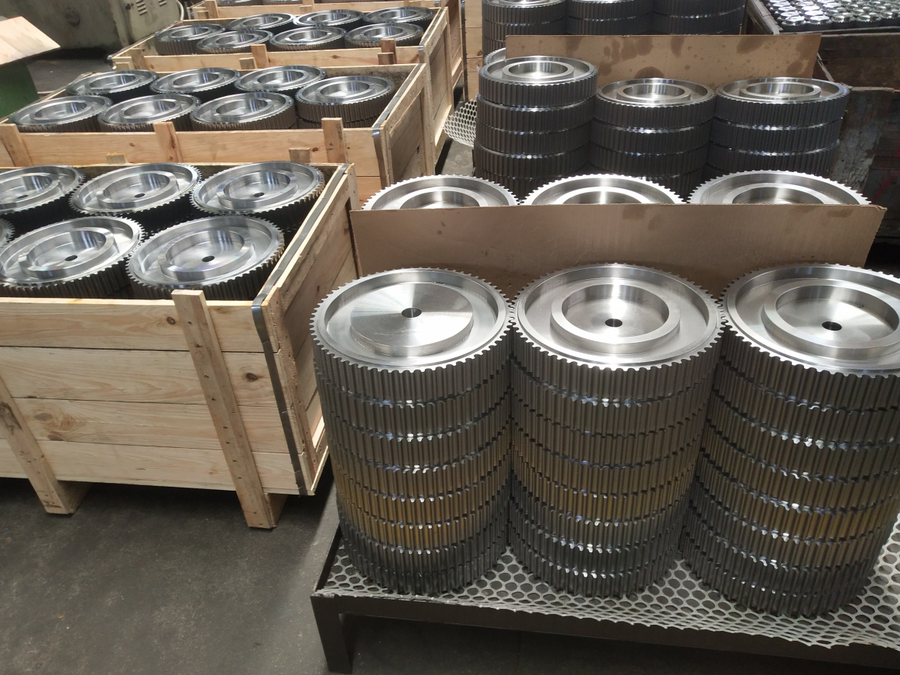

Шкив зубчатый XL

XL — дюймовый трапецеидальный профиль с шагом 5,08 мм (0,2 дюйма) и высотой зуба 1,27 мм. На таких шкивах работают упаковочные и швейные машины, ручной электроинструмент, принтеры, приводы осей 3D-принтеров. Ремень огибает небольшие шкивы — справочно от 15–16 мм.

Частая ошибка при замене — спутать XL с метрическим T5: шаги близки (5,08 и 5 мм), но профили разные, и один на другой не меняется. Подходящие ремни — ремни XL, шкивы остальных профилей — каталог зубчатых шкивов.

Ширина шкива XL под ряд ремней

• шаг 5,08 мм, зуб 40°;
• толщина ремня 2,3 мм, высота зуба 1,27 мм;
• стандартные ширины ремня: 6,4 / 7,9 / 9,5 / 12,7 мм (0,25"–0,50");
• бывают и другие ширины, например 4,8 мм.

Как прочитать маркировку ремня XL

Обозначение складывается из длины (в десятых дюйма) и ширины (в сотых). Ремень 270XL037 имеет длину 685,8 мм, в нём 135 зубьев, ширина — 9,4 мм. Ширина ремня определяет ширину зубчатого венца, а число зубьев шкива и диаметр вала сообщите отдельно — из маркировки ремня их не узнать.

XL или следующий по нагрузке L

Когда нагрузка выходит за возможности XL, в дюймовой серии переходят на L: шаг 9,525 мм, зуб высотой 1,91 мм. Такой переход меняет ремень и оба шкива сразу, поэтому решение принимают на этапе проекта. Станкам средней мощности обычно нужен L, а оргтехнике и бытовым механизмам обычно достаточно XL.
