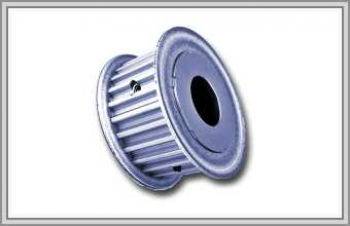

Шкив зубчатый H

H — силовой профиль дюймовой серии: шаг 12,7 мм, высота зуба 2,29 мм, толщина ремня 4,30 мм. Шкивы H ставят в насосные и компрессорные приводы, где передача должна держать нагрузку без проскальзывания и сохранять передаточное отношение.

Ремни H выпускаются длиной от 609,60 до 4318 мм, есть двусторонний вариант DH. Шкив подходит только к ремню профиля H: с метрическими и криволинейными профилями он не взаимозаменяем. Полный перечень шагов — раздел зубчатых шкивов.

Параметры профиля H для подбора шкива

Коническая втулка или расточка

Для шкива H возможны два варианта посадки. Под коническую втулку — шкив монтируют и демонтируют, не дорабатывая вал, а смена втулки позволяет посадить его на другой диаметр. Под расточку — отверстие и шпоночный паз выполняют сразу под ваш вал. Выбор определяется тем, как часто узел разбирают.

Когда профиля H недостаточно

Дальше по нагрузке идут XH (22,225 мм) и XXH (31,75 мм). К ним переходят, если по расчёту ремень H выходит слишком широким для места в узле. Перед сменой профиля проверьте зацепление на малом шкиве: при числе зубьев в контакте меньше шести мощность ремня снижают поправкой.
