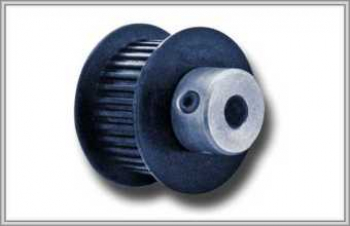

Шкив зубчатый MXL

MXL — наименьший шаг в дюймовой трапецеидальной линейке: шаг 2,032 мм, высота зуба ремня 0,51 мм. Такой шкив ставят туда, где при малой нагрузке нужна точная синхронизация: 3D-принтеры, сканеры и плоттеры, энкодеры, лабораторные механизмы.

Малый шаг позволяет ремню огибать очень маленькие шкивы: в справочных данных профиля указан диаметр от 6 мм. Зуб с углом 40° рассчитан только на ремень MXL, с метрическим T2.5 близкого шага он не взаимозаменяем. Шкивы под другие шаги — все зубчатые шкивы.

MXL в цифрах: шаг, зуб, стандарт

Сколько зубьев брать на малый шкив MXL

Считают не общее число зубьев, а сколько из них одновременно входят в ремень. Если таких меньше шести, передаваемая мощность падает — в расчёт вводят поправку Kz от 0,8 до 0,6. На крошечном шкиве с малым углом обхвата запас по нагрузке небольшой, поэтому число зубьев проверяют по схеме конкретного механизма.

Отверстие под тонкий вал и реборды

Отверстие растачивают под ваш вал: в заявке укажите его диаметр и чем шкив будет зафиксирован. Чтобы ремень не сползал, на меньший шкив обычно ставят две реборды, иначе — по одной на чередующихся шкивах. Если ремень уже стоит в механизме, пришлите его маркировку — например, 360MXL050, где закодированы длина и ширина в дюймах.
