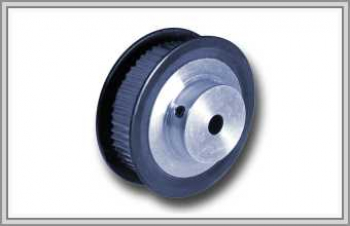

Шкив зубчатый T2.5

T2.5 — один из самых мелких профилей метрической системы T: шаг 2,5 мм, зуб трапецеидальный. Шкивы этого профиля идут в приборы и мелкую механику — туда, где передаточное отношение нужно выдерживать точно, а место под привод ограничено.

По шагу к T2.5 близки дюймовый MXL (2,032 мм) и метрический T2 (2 мм), но заменять ими друг друга нельзя: шкив сочетается исключительно с ремнём T2.5. Ремни — на странице ремни T2.5, метрические и дюймовые аналоги по назначению — среди других зубчатых шкивов.

Шкив T2.5 среди мелких шагов

Почему T2.5 не заменяют на MXL

Даже при близком шаге чужой ремень не ляжет во впадины шкива по всей дуге обхвата. Система T построена по DIN 7721: симметричный зуб 40°, шаг в миллиметрах, а MXL относится к дюймовой серии. При замене ориентируйтесь на маркировку ремня.

Заявка на шкив T2.5: минимум данных

Число зубьев шкива, ширину ремня, нужны ли реборды, диаметр вала под расточку. На малом шкиве дополнительно проверьте, чтобы в зацеплении одновременно находилось не меньше шести зубьев ремня, — иначе передаваемая мощность снижается поправочным коэффициентом.
