Зубчатые ремни — купить от производителя
Купить зубчатый ремень со склада в России или заказать изготовление под задачу: отрезка открытого полотна в размер, стыковка в кольцо, работа по чертежу и нестандартная длина. Все ходовые профили — HTD, RPP, MGT, MTD, AT, T, S и дюймовые MXL–XXH. Подберём по маркировке или по размерам, назовём цену и срок.
Зубчатые ремни — профили T, AT, HTD, RPP, GT, STD и дюймовые MXL–XXH со склада и на заказ: длина по расчёту, стыковка в кольцо, покрытия и толкатели.
Зубчатые ремни передают вращение зацеплением, а не трением: проскальзывания нет, поэтому их ставят там, где важна синхронность и точность положения — в станках, линейных осях, упаковочных и фасовочных автоматах. Профиль подбирают по шагу и форме зуба, длину — по числу зубьев.
Зубчатые ремни 1.5GT, 1.5M
Зубчатые ремни GT2, S2M, 2M
Зубчатые ремни S3M, RPP3, MGT3, MTD3

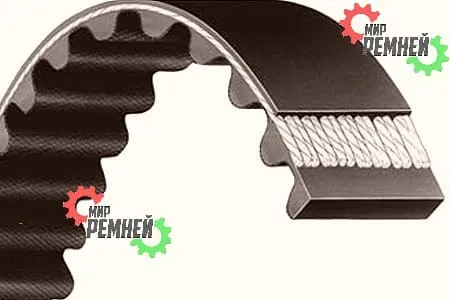

Зубчатые ремни STS S4,5M
Зубчатые ремни S5M, RPP5, MGT5, HTD 5M, MTD5

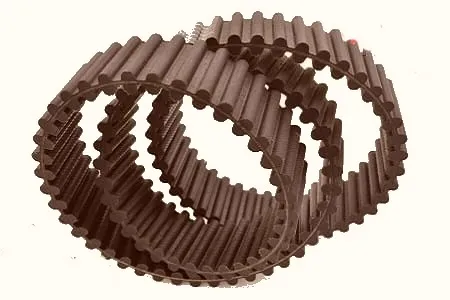

Зубчатые ремни S8M, RPP8, MGT8, HTD 8M, MTD8

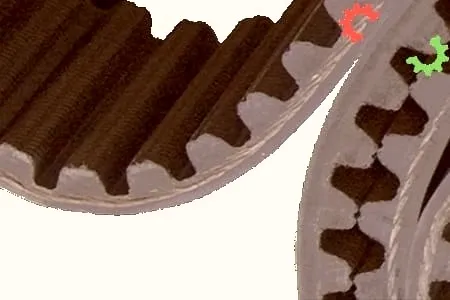

Зубчатые ремни S14M, RPP14, MGT14, HTD 14M, MTD14

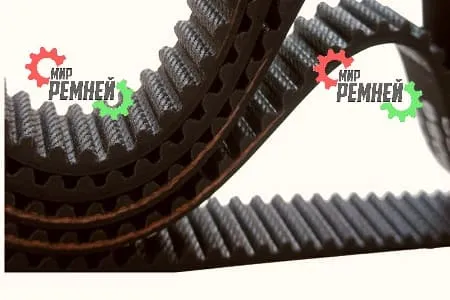

Зубчатые ремни S20M, RPP20, MGT20, HTD 20M, MTD20

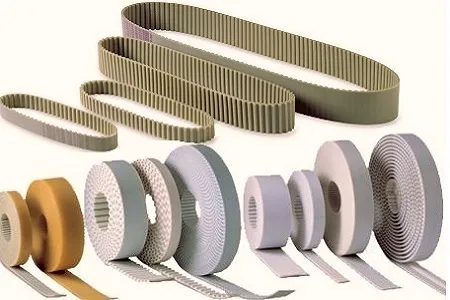

Зубчатые ремни T2

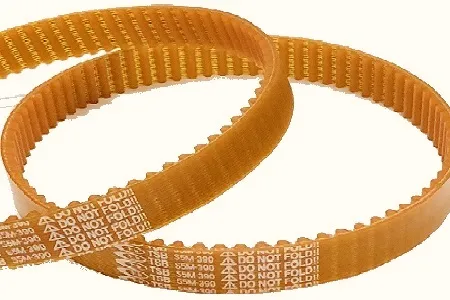

Зубчатые ремни T2.5
Зубчатые ремни T5

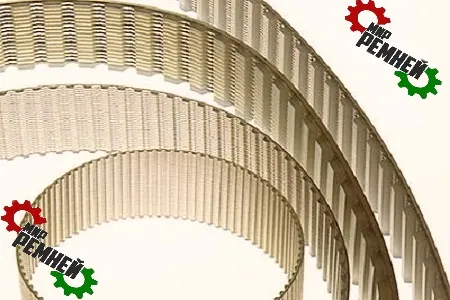

Зубчатые ремни T10

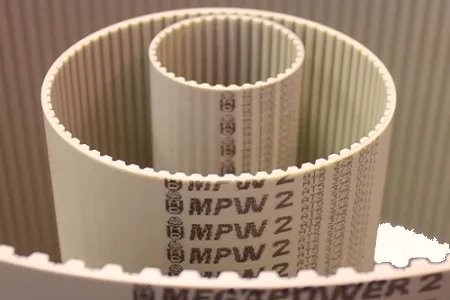

Зубчатые ремни T20

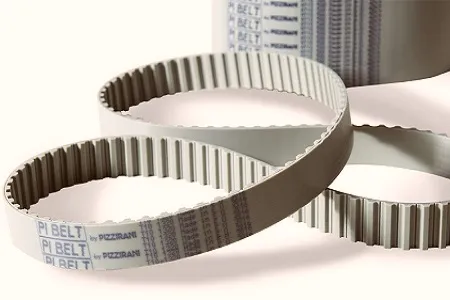

Зубчатые ремни AT3
Зубчатые ремни AT5

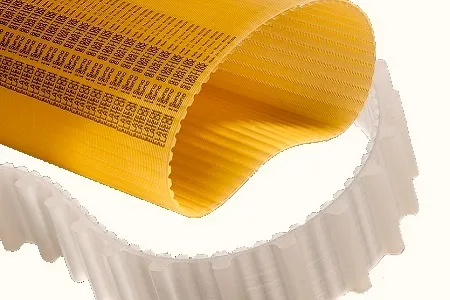

Зубчатые ремни AT10

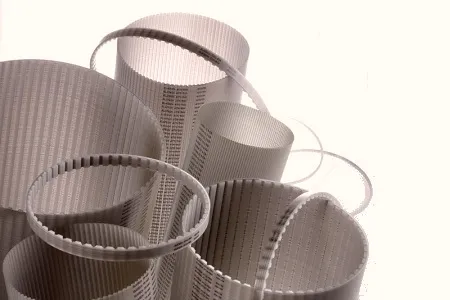

Зубчатые ремни AT20
Зубчатые ремни ATP10, ATP15

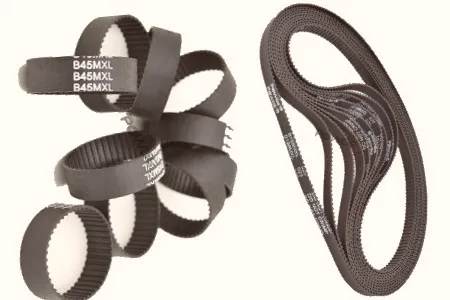

Зубчатые ремни MXL
Зубчатые ремни XL
Зубчатые ремни XXL
Зубчатые ремни L

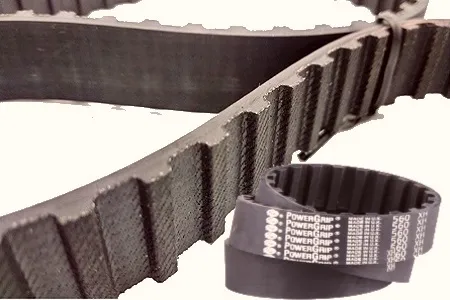

Зубчатые ремни H
Зубчатые ремни XH
Зубчатые ремни XXH

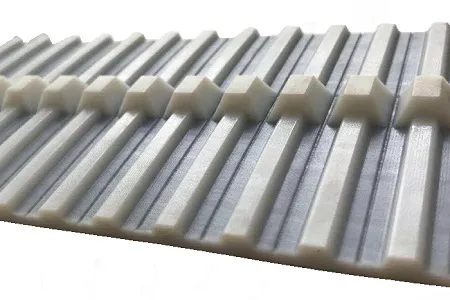

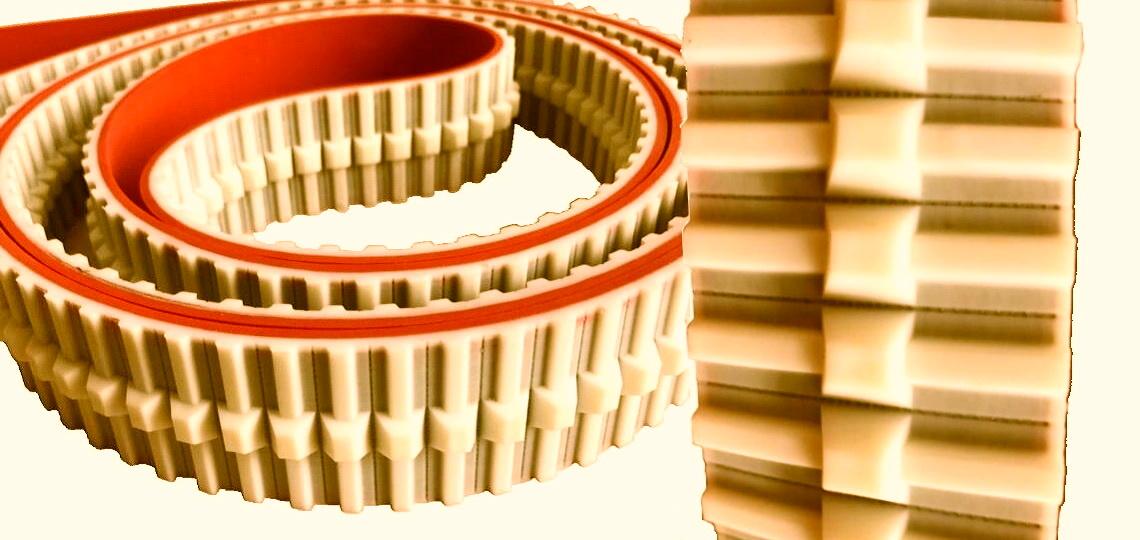

Зубчатые ремни с направляющим профилем ATG, TG, HG
Зубчатые ремни SFAT10, SFAT15, SFAT20

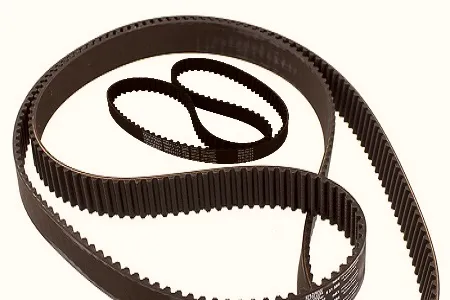

Зубчатые ремни ЛР — литьевые модульные

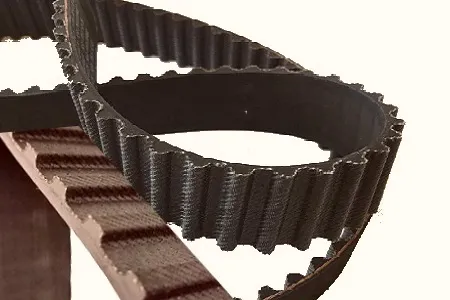

Зубчатые ремни СБ — сборные модульные
Зубчатые ремни ATN10, ATN12.7, ATN20

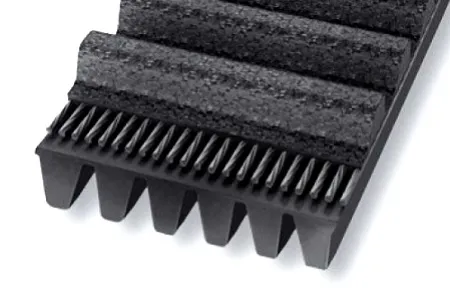

Зубчатые ремни 8M-PK — двусторонниеКакой профиль вам нужен
Профиль зубчатого ремня — это форма зуба и шаг между зубьями. Ремень с другой формой зуба не встанет на ваш шкив, даже если шаг совпадает по цифре. Ниже карта профилей: выбирайте семейство и переходите на страницу с размерами.
| Семейство | Обозначения | Шаги, мм | Страница с размерами |
|---|---|---|---|
| Полукруглый зуб | HTD | 2; 3; 5; 8; 14; 20 | Ремни HTD |
| Полукруглый зуб | RPP | 3; 5; 8; 14; 20 | Ремни RPP |
| Полукруглый зуб | STD, STS (S…M) | 2; 3; 4,5; 5; 8; 14 | Ремни STD и STS |
| Полукруглый зуб | MTD (Megadyne) | 3; 5; 8; 14 | Ремни MTD |
| С направляющей | ATG, TG, HG | 5; 10; 20 | Ремни с направляющей |
| Трапецеидальный зуб | T, AT и дюймовые MXL–XXH | от 2 до 31,75 | Таблицы всех профилей |
Что прислать, чтобы купить зубчатый ремень быстро
Маркировку с полотна или фото ремня, число зубьев и ширину, мощность привода и обороты. Маркировка читается так: 720-8M-30 — длина 720 мм, профиль 8M, ширина 30 мм. Если маркировка стёрлась, посчитайте зубья и умножьте на шаг: этот способ надёжнее рулетки, потому что полотно тянется. Подробный порядок — в ответе как правильно измерить длину ремня.
Нет нужного размера в каталоге
Тогда изготовим: режем открытое полотно в нужную ширину, стыкуем в кольцо заданной длины, привариваем толкатели, наносим покрытия, делаем перфорацию и фрезеровку. Профиля нет в каталогах производителей — сделаем по вашему чертежу. Подробнее — изготовление зубчатых ремней.
Материалы по теме
Как купить зубчатый ремень под ваш узел
Чтобы купить зубчатый ремень без примерок, нужны четыре числа: шаг, число зубьев, ширина и форма зуба. Если маркировка стёрлась — сосчитайте зубья и замерьте шаг между их вершинами; если ремень оборван — посчитаем длину по межосевому расстоянию и числу зубьев шкивов.
| Семейство | Шаг | Где применяется |
|---|---|---|
| T2, T2.5, T5, T10, T20 | 2–20 мм | метрические приводы, транспортёры, оргтехника |
| AT5, AT10, AT20 | 5–20 мм | линейные оси, высокая нагрузка и точность |
| HTD, RPP, GT, STD | 3M–14M | полукруглый зуб, мощные и точные передачи |
| MXL, XL, L, H, XH, XXH | дюймовый ряд | импортное оборудование |
Разборы и подбор

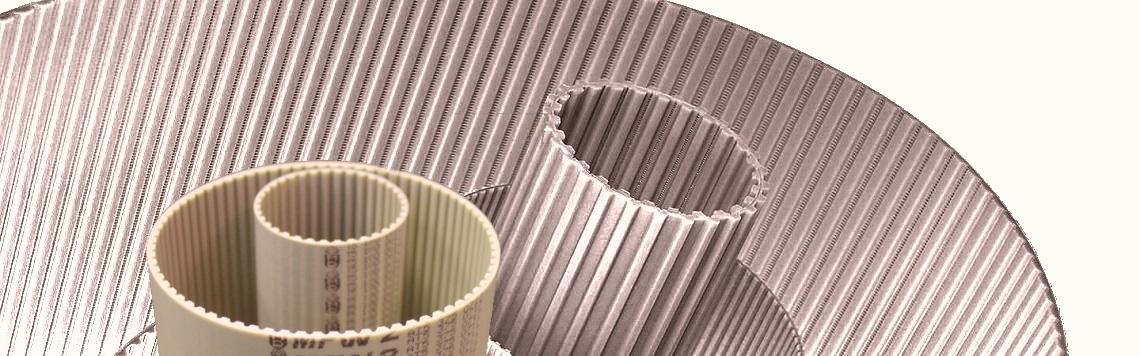

Зубчатые ремни: виды, типы и подбор профиля
Изготовление зубчатых ремней по чертежу — нестандартные размеры

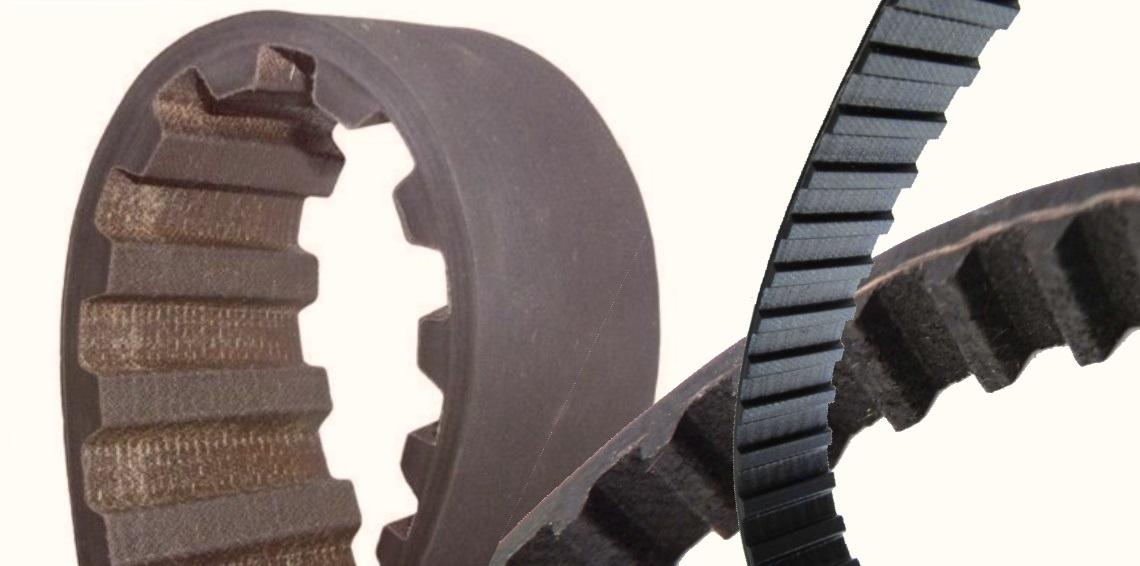

Дюймовые зубчатые ремни
Литьевые и модульные зубчатые приводные ремни
Расширена линейка ремней для шаговых двигателей: Megadyne, ISORAN, Optibelt
Зубчатые ремни с направляющей ATG, TG, HG — купить открытое полотно

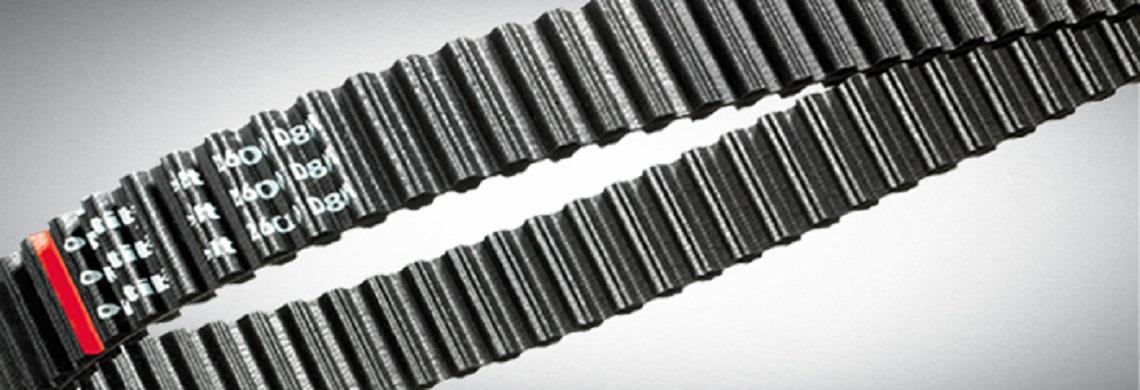

Зубчатые ремни HTD 3M, 5M, 8M, 14M, 20M — купить, шаг и размеры
