Зубчатые ремни HTD 3M, 5M, 8M, 14M, 20M — купить, шаг и размеры
Зубчатые ремни HTD со склада и на заказ.
HTD — самый ходовой промышленный профиль с полукруглым зубом. Купить зубчатый ремень HTD можно как в стандартном размере со склада, так и по вашей маркировке: режем открытое полотно в ширину, стыкуем в кольцо нужной длины, наносим покрытия и привариваем толкатели.
Профили HTD: шаг, зуб, где применяют
| Профиль | Шаг, мм | Высота зуба, мм | Толщина ремня, мм | Типичное применение |
|---|---|---|---|---|
| HTD 2M | 2 | 0,76 | 1,36 | Приборы, оргтехника, малые приводы |
| HTD 3M | 3 | 1,17 | 2,40 | Робототехника, ЧПУ малых осей, принтеры |
| HTD 5M | 5 | 2,06 | 3,60 | Станки, упаковка, конвейеры — самый массовый |
| HTD 8M | 8 | 3,36 | 5,60 | Промышленные приводы средней и высокой мощности |
| HTD 14M | 14 | 6,02 | 10,00 | Тяжёлые приводы, дробилки, транспортёры |
| HTD 20M | 20 | 8,40 | 13,20 | Самые мощные передачи |
Двусторонние исполнения — D5M, D8M, D14M: зубья с обеих сторон, для приводов с несколькими ведомыми шкивами и обратным изгибом.
Чем HTD отличается от RPP, STD и STS
Это семейство полукруглого зуба, и профили внутри него взаимозаменяемы по шагу: HTD ↔ RPP ↔ STD ↔ STS ↔ MTD ↔ S…M. Ремень HTD 8M встанет на шкив под 8M любого из этих обозначений — разница в названиях производителей и в конструкции корда, а не в геометрии зацепления.

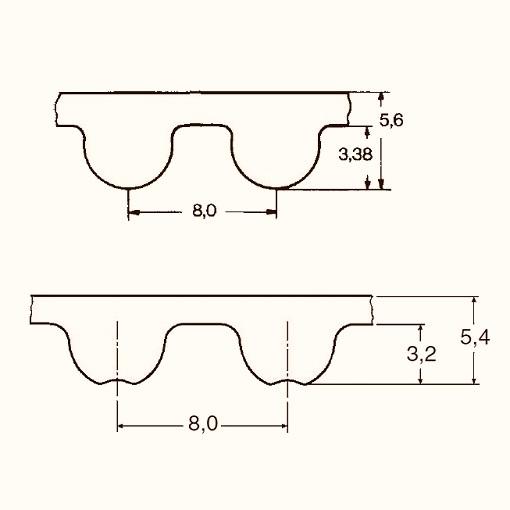

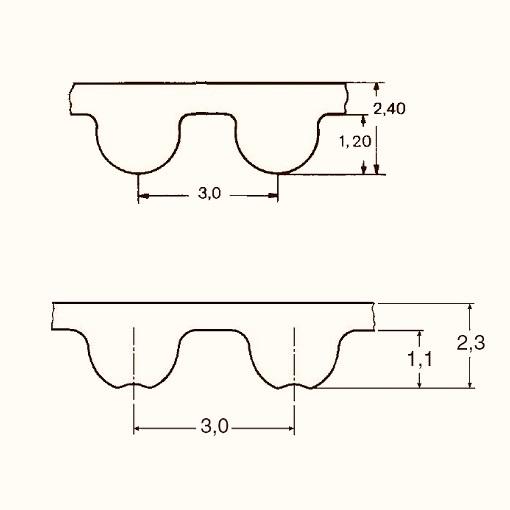

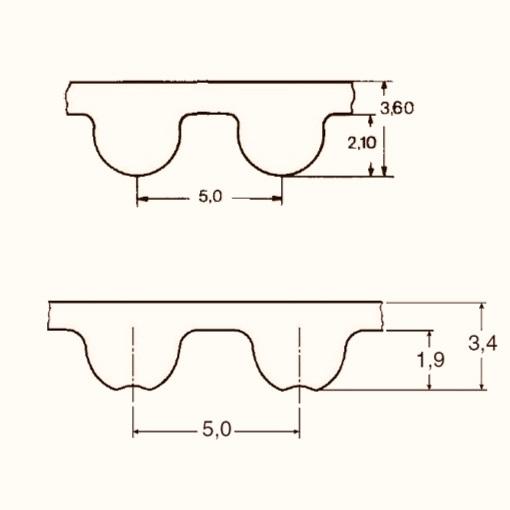

Чертежи профилей
Как заказать и что прислать
Маркировка ремня читается так: 720-8M-30 — длина 720 мм, профиль 8M, ширина 30 мм. Если маркировка стёрлась, посчитайте зубья и умножьте на шаг: 90 зубьев профиля 8M — это 720 мм.
Чтобы подобрать точно, пришлите маркировку или фото полотна, число зубьев и ширину, а также мощность привода и обороты. Подробный порядок — в ответе как правильно измерить длину ремня.
Что мы делаем сверх поставки
Ходовые типоразмеры лежат на складе. Нестандарт закрываем на собственном производстве: режем открытое полотно в нужную ширину с минимальными допусками, стыкуем в кольцо заданной длины, наносим покрытия на рабочую или внешнюю сторону, привариваем толкатели для транспортирующих ремней, делаем перфорацию под вакуум. Если ремня нужного профиля нет в каталогах — изготовим по чертежу.
Заключаем договоры на поддержание складского запаса под вашу годовую потребность без предоплаты.
