Зубчатые ремни с направляющей ATG, TG, HG — купить открытое полотно

Зубчатые ремни с направляющей ATG, TG и HG — открытое полотно и отрезка в размер.

Отправить заявку Купить зубчатые ремни

ATG, TG и HG — ремни серии Megalinear с направляющей по центру полотна. Направляющая входит в паз шкива и не даёт ремню сходить вбок: это решает главную проблему линейных перемещений и длинных конвейеров. Купить зубчатый ремень с направляющей можно бухтой или отрезком в нужный размер.

Профили и коды направляющей

Обозначение	Шаг, мм	Направляющая	Где применяется
TG5-K6	5	K6	Лёгкие линейные оси, позиционирование
TG10-K6	10	K6	Конвейеры средней длины
TG10-K13	10	K13	Длинные трассы, повышенная боковая нагрузка
TG20-K13	20	K13	Тяжёлые транспортные передачи
ATG5-K6	5	K6	Точные приводы с усиленным кордом
ATG10-K6 / K13	10	K6 или K13	Станки, линейное перемещение, портальные оси
ATG20-K13	20	K13	Мощные приводы с большим ходом
HG-K6	—	K6	Исполнение с направляющей под задачи заказчика

K6 и K13 — размер направляющей: 6 и 13 мм соответственно. Он должен совпадать с пазом шкива, иначе ремень не встанет. Профиль ATG отличается от TG усиленным кордом при том же шаге.

Почему берут ремень с направляющей

полотно не уходит вбок на длинных трассах и при неточной соосности шкивов;
не нужны боковые ограничители и реборды — проще узел, меньше износ кромки;
точное позиционирование в линейных осях и на портальных станках;
поставка бухтами до 100 метров — режем ровно столько, сколько нужно.

Профили в чертежах

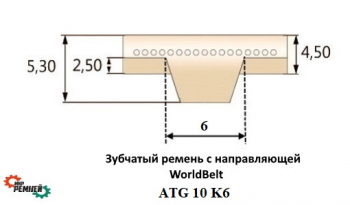

Ремень с направляющей ATG10-K6 — ATG10-K6

Ремень с направляющей ATG10-K13 — ATG10-K13

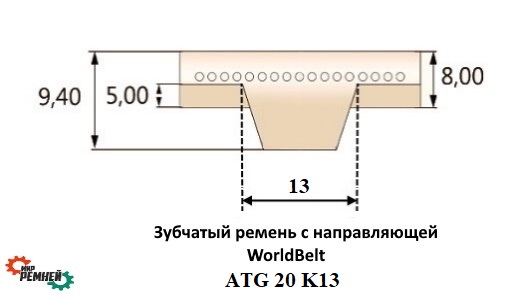

Ремень с направляющей ATG20-K13 — ATG20-K13

Ремень с направляющей TG10-K13 — TG10-K13

Ремень с направляющей TG20-K13 — TG20-K13

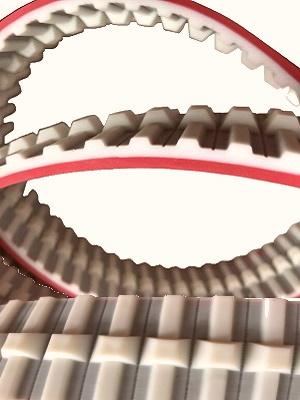

Ремень с направляющей Направляющая: TG, ATG, HG — Направляющая: TG, ATG, HG

Как заказать

Открытое полотно поставляется бухтами и режется в нужную ширину и длину. Пришлите профиль (ATG, TG или HG), код направляющей (K6 или K13), требуемую ширину и длину полотна — либо чертёж узла. Подберём и назовём цену и срок. Порядок замера — в ответе как правильно измерить длину ремня.

Что мы делаем сверх поставки

Режем открытое полотно в нужную ширину и длину с минимальными допусками, стыкуем в кольцо, привариваем толкатели, наносим покрытия на рабочую или внешнюю сторону, делаем перфорацию. Ремни выпускаются на фабриках наших партнёров — Megadyne, ContiTech и Optibelt.
