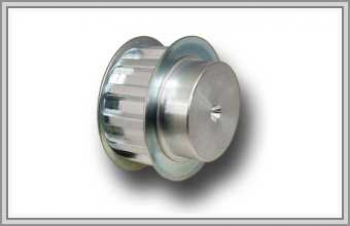

Шкив зубчатый T5

T5 — широко распространённый метрический профиль: шаг 5 мм, высота зуба ремня 1,2 мм, толщина 2,2 мм. Шкивы T5 работают на конвейерах точного позиционирования, в упаковочных линиях, линейных модулях, приводах шаговых и серводвигателей.

По DIN 7721 ремень T5 совместим только со шкивами своего профиля. Не подойдут ни AT5 при равном шаге, ни дюймовый XL (5,08 мм), ни криволинейный 5M. Ремни смотрите на странице ремни T5, шкивы под прочие шаги собраны в подразделе зубчатые шкивы.

Ширина и исполнение шкива T5

• стандартные ширины ремня: 8, 10, 12, 16, 20, 25, 50 мм;
• нестандартная ширина, например 75 мм, заказывается отдельно;
• длина ремня кратна шагу 5 мм;
• есть ремень TG5-K6 с направляющим клином — под него шкив делают с канавкой.

Реборды или направляющий клин

Обычный ремень T5 от схода удерживают реборды на шкиве. Исполнение TG5-K6 центрируется клином и работает без реборд, но шкив ему требуется с канавкой под клин. Поэтому при заказе важно указать, какой из двух ремней стоит в приводе, иначе шкив не подойдёт.

Натяжение и соосность на T5

Избыточное натяжение перегружает подшипники и корд, недостаточное ведёт к перескоку зубьев и потере точности позиционирования. Перед монтажом проверьте соосность шкивов и целость их зубьев. Полиуретановый ремень T5 рассчитан на диапазон −30…+80 °C.
