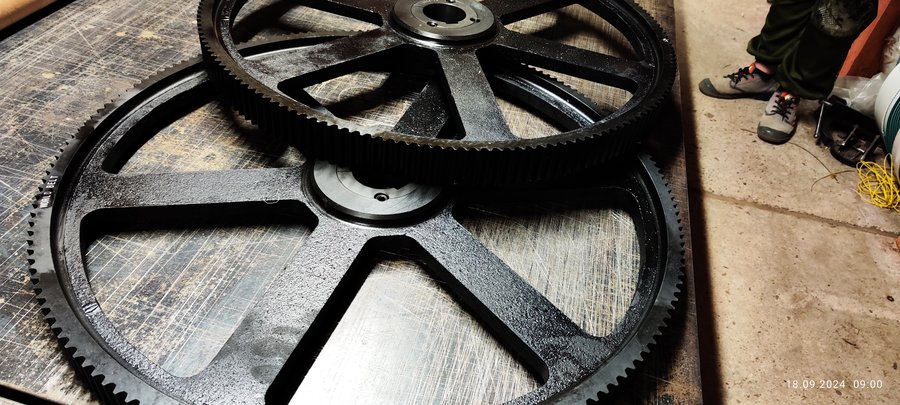

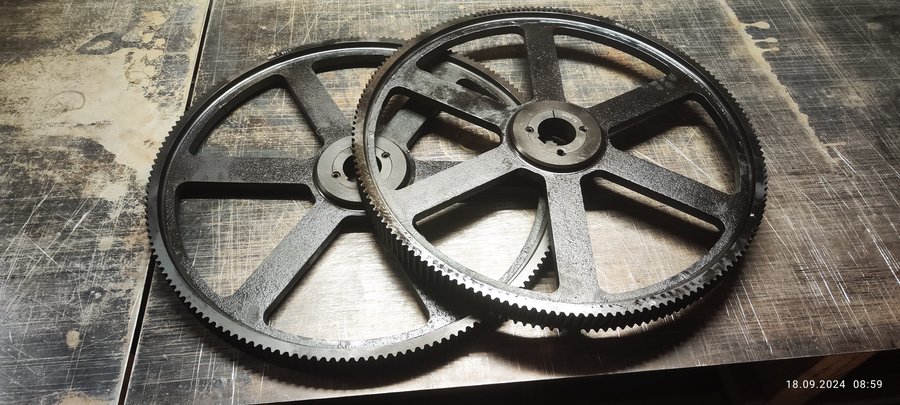

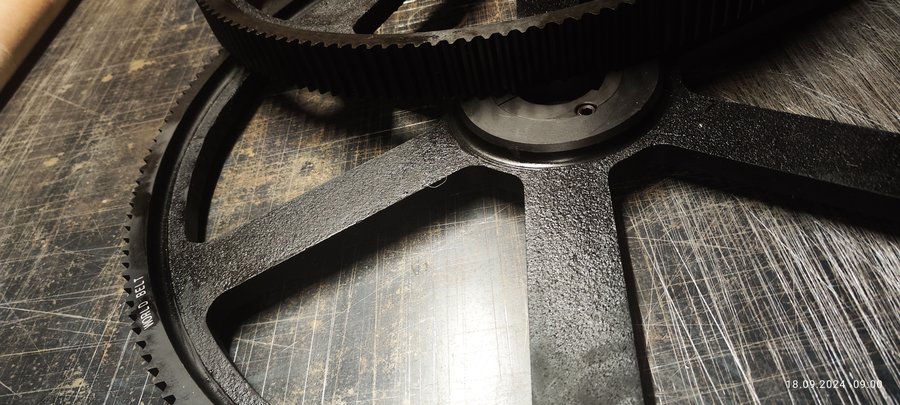

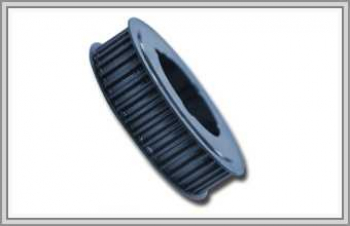

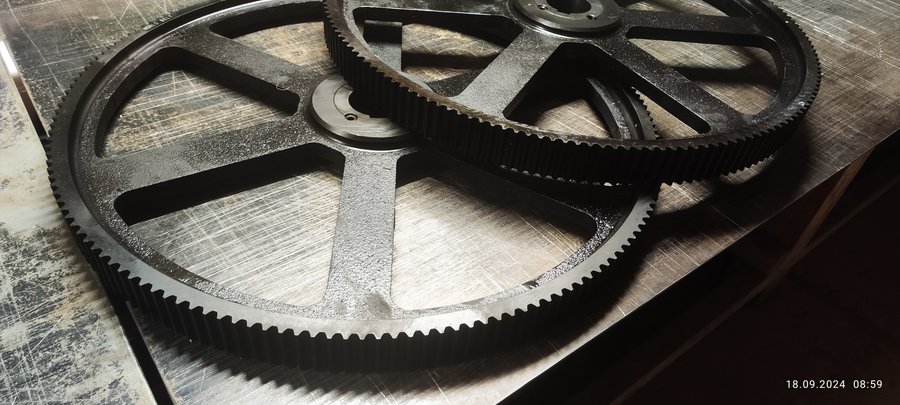

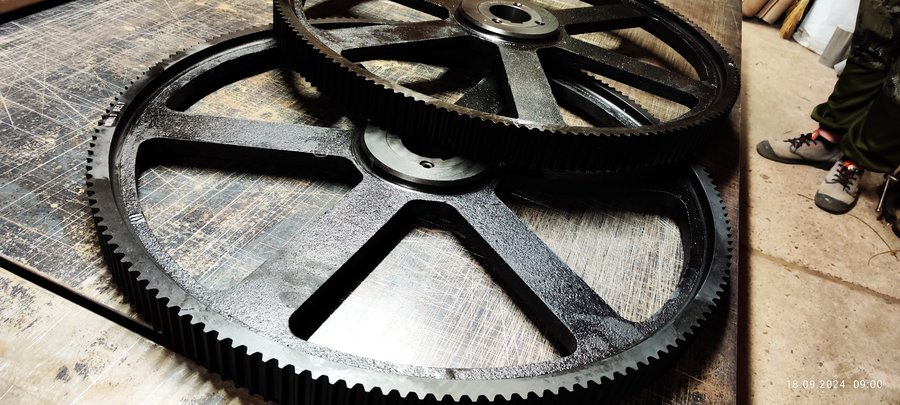

Шкив зубчатый 8M

С шага 8 мм криволинейные ремни переходят из позиционирования в силовые передачи. Шкив 8M ставят на насосы, компрессоры, вентиляторы, дробилки, приводы шпинделей и валы рольгангов — нередко вместо клинового ремня или цепи. Нижний предел для этого шага — 22 зуба при делительном диаметре 56,02 мм.

В группу шага входят 8M, RPP8, S8M, 8YU и MGT8. Внешне ремни похожи, но зуб различается: у 8M полная дуга высотой 3,4 мм, у S8M плоская вершина и зуб 3,05 мм, у RPP8 — парабола с выемкой. Ремни — в разделе ремни 8M, иные профили — в зубчатом разделе.

Силовой шаг 8 мм: венец, зубья, вал

Ширину зубчатого венца задаёт ремень: стандартные ширины HTD 8M — 20, 30, 50 и 85 мм, у отдельных заводов встречаются 10, 12, 25, 40 и 60 мм. Обозначение ремня читается как длина–шаг–ширина: 960-8M-50 означает длину по делительной линии 960 мм, то есть 120 зубьев, и ширину 50 мм.

Запрос без уточнения профиля

Уточняем профиль шкива — чистая дуга, плоская вершина или выемка, — и что указано на тыльной стороне снятого ремня. Затем выясняем мощность, частоту вращения, температура, наличие масла или ударной нагрузки. От этого зависит, остаётся ли базовый HTD или нужна усиленная серия ремня.

Меньше 22 зубьев — только по расчёту

Когда у шкива менее 22 зубьев, сокращается число зубьев в зацеплении, и передаваемая мощность падает. Для малого шкива 8M держат правило: в зацеплении одновременно шесть зубьев или больше.

Посадка на силовой вал

Шкивы 8M садят на шпонку с фиксирующим винтом либо на конусную Taper Bush. Ступицу особой формы выполним по вашему чертежу.
