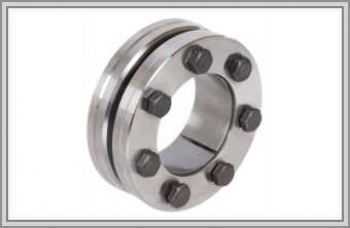

Усадочный диск ST 14–75 мм

Усадочный диск ST надевают на ступицу шкива или ведущего колеса и стягивают винтами — ступица обжимается и жёстко фиксируется на валу без шпонки. Диск ST рассчитан на средний момент. Вдоль оси при затяжке узел не смещается, так что шкив остаётся там, где его выставили.

Элементы изготовлены из стали 42CrMo4. Число зажимных винтов зависит от размера — 4…10, наружный диаметр диска — 38–138 мм, масса — 0,10–2,45 кг. С таким диском на вал быстро садят шкив клинового или зубчатого привода. Другие способы крепления — в подборке втулок.

Порядок затяжки диска ST

С вала и из отверстия ступицы в зоне контакта убирают смазку. MoS2 наносят только на сам диск и его винты, после чего диск надевают на ступицу и равномерно наживляют винты рукой. Дальше винты тянут последовательно по кругу, не крест-накрест, в несколько проходов, пока не будет достигнут табличный момент TA. Значения момента в таблице рассчитаны для смазанного диска — их сообщает наш специалист под конкретный типоразмер. Допустимая шероховатость контакта — Rz 16 мкм максимум.

ST, ST-B или ST-R

ST — базовая стальная серия под средний момент. ST-B заявлен для высоких моментов и больших наружных диаметров, ST-R сделан из нержавеющей стали. Если нагрузка умеренная, а нержавейка по условиям среды не требуется, задачу закрывает ST.

Данные для подбора диска

Для усадочного диска важен не только вал, но и наружный диаметр ступицы, на которую он садится, а также длина её участка под диском. Укажите эти размеры вместе с моментом и частотой вращения. Про коническую втулку как альтернативу читайте в материале про Taper Lock.
