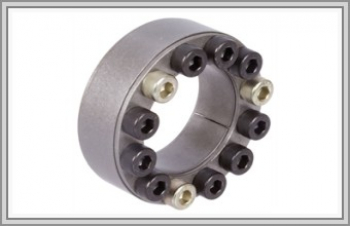

Втулка зажимная COM-A 14–100 мм

COM-A ставят на нагруженные приводы: момент — средний и высокий, посадка на валы 14–100 мм, снаружи втулка занимает 42–145 мм. Помимо крепления шкива, ею соединяют два вала одинакового диаметра.

Самоцентрирования у COM-A нет, поэтому соосность шкива с валом выставляют руками при монтаже. Чем отличается коническая посадка, разбирает статья втулки Taper Lock; прочие варианты крепления лежат в разделе втулок.

Монтаж и снятие COM-A по шагам

• зажимной комплект перед установкой слегка смазать, дисульфид молибдена не применять;
• винты затягивать равномерно и крестообразно, за несколько этапов;
• для снятия полностью вывернуть винты: из-за большого угла конуса комплект отпускает вал сам.

COM-A, COM-AS или COM-B

COM-AS повторяет COM-A, но собрана с разрезными нажимными кольцами и при монтаже не даёт осевого движения. COM-B по карточкам предназначена для ступиц малого диаметра. Если шкив должен стоять точно на месте после затяжки — смотрите COM-AS; для крупных ступиц (снаружи втулки до 145 мм) и высокого момента остаётся COM-A.

Какие размеры нужны для COM-A

Диаметр вала, момент на валу, расточка и длина ступицы. Если втулка идёт в пару к шкиву, который ещё делается, сообщите это — ступицу расточат под внешний размер нужной втулки.
