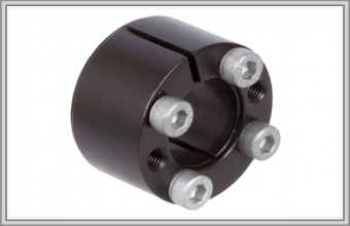

Втулка зажимная 5–50 мм, покрытие QPQ

Главное в этой позиции — покрытие QPQ. Как указано в карточке, оно повышает стойкость к коррозии и к усталостному разрушению, а сама втулка заявлена как безопасная для пищевых производств. Отверстие рассчитано на валы 5–50 мм, внешний размер — 16–80 мм.

Шкив, клиновой или зубчатый, втулка держит на валу трением, шпонка не нужна. Момент — средний. Второе применение из карточки — соединение двух валов одинакового диаметра. Соседние исполнения смотрите в разделе подраздел втулок.

Как ставить втулку 5–50 QPQ

Число зажимных болтов у этого ряда — от 3 до 8, оно растёт с диаметром. Посадочные места на валу и в ступице в карточке указаны с обработкой 12,0 мкм. Втулка самоцентрируется и на сборке допускает небольшой сдвиг по оси, так что шкив сначала выставляют по ремню, а затем окончательно затягивают болты. Конструкция зажимного комплекта, как сказано в карточке, справляется даже с посадкой невысокой точности.

QPQ или нержавеющая сталь SS316

В группе есть втулки того же назначения из нержавеющей SS316. QPQ — это обработка поверхности стальной детали, а не отдельный материал. Какой вариант уместнее, зависит от среды у привода: опишите, бывает ли там мойка, конденсат, продукт на оборудовании, и мы сравним покрытие и SS316 применительно к узлу.

Эскиз шкива под эту втулку

Если шкив ещё проектируется, поставьте в эскизе код посадки B3 (цилиндрическая зажимная втулка) и тип втулки. Приложите диаметр вала, длину ступицы и примерный момент.
