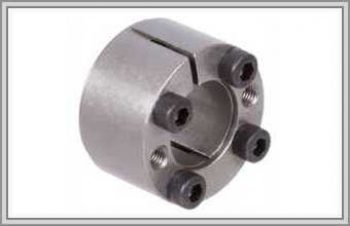

Втулка зажимная 5–100 мм

Самый широкий по диапазону ряд в группе: валы 5–100 мм, а снаружи втулка имеет 16–145 мм, смотря по размеру. Она сажает на вал ступицу зубчатого или клинового шкива, ведущего колеса либо ротора без шпоночного паза и не оставляет люфта в посадке.

Работает втулка на цанговом принципе, за счёт упругости металла, поэтому узел быстро собирается и так же быстро переналаживается. По нагрузке это средний класс моментов. Если шкива ещё нет, посмотрите подходящий шкив; прочие схемы посадки — в разделе каталог втулок.

Ряд 5–100 мм в цифрах

• вал: 5–100 мм;
• снаружи: 16–145 мм;
• болтов в комплекте: 3–10, по типоразмеру;
• обработка посадочных мест: 12,5 мкм;
• нагрузка: средние моменты.

Самоцентрирование и выверка по ремню

Втулка сама выводит шкив соосно валу, а на сборке её можно чуть сдвинуть вдоль оси. Этим пользуются, чтобы поставить канавки шкива в одну плоскость с ответным шкивом, и лишь после этого дожимают болты. Даже тугая установка, по данным карточки, проходит без потери центровки.

Когда хватит соседнего ряда
