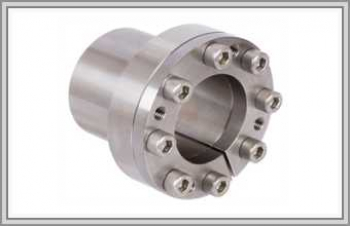

Втулка зажимная COM-B 10–50 мм, нержавеющая

Нержавеющая модификация COM-B сделана из SS316 (1.4401) и предназначена для небольших ступиц при невысоком моменте. Она садится на валы 10–50 мм, снаружи имеет 16–65 мм и затягивается болтами, число которых — 4…8 по типоразмеру.

Втулка самоблокирующаяся, а при монтаже шкив не смещается по оси: положение, выставленное по ремню, после затяжки сохраняется. Соединение безлюфтовое, шпоночного паза на валу нет, и сечение вала остаётся полным. Сравнить с конической схемой поможет статья конический вариант, весь ряд втулок — в каталоге.

Когда выбирают нержавеющую COM-B

Эта модель нужна там, где ступица шкива маленькая, нагрузка невысокая, а сталь должна быть нержавеющей. Работает она с клиновыми и зубчатыми шкивами одинаково. У модели того же типа на 6–100 мм без нержавеющего исполнения диапазон валов шире и заявлены средние моменты; эта позиция ограничена валом 50 мм, зато материал — SS316.

Сборка COM-B без осевого хода

Поскольку шкив при затяжке не смещается по валу, его выставляют в нужную плоскость один раз, до установки болтов. Самоблокировка удерживает соединение, люфта в нём нет, а безлюфтовая посадка, как отмечено в карточке, увеличивает срок службы узла.

Данные для заявки на COM-B

В заявке нужны диаметр вала, размеры посадочного отверстия ступицы и её длина, момент, условия среды. Если сомневаетесь между низким и средним моментом, приложите мощность привода и частоту вращения вала.
