Шкив клиновой 5V на 1 ручей
Артикул: WB-002074
Характеристики
| Артикул: | WB-002074 |
| Производитель: | WorldBelt |
| Раздел: | Шкив клиновой 5V 0.6x0.6" |

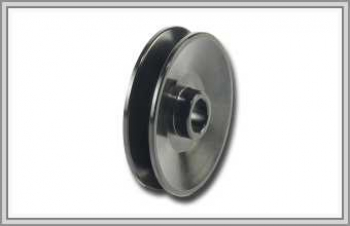

Шкив 5V на 1 ручей: профиль канавки и подбор
Одноручьевой шкив профиля 5V несёт единственный узкий клиновой ремень 15N с поперечным сечением 16 на 13,5 мм и углом клина 40°. Его выбирают, когда тяговой способности одного ремня этого сечения хватает, а место под широкий обод в узле ограничено. Исполнения с другим числом канавок собраны в подразделе шкивы 5V.
Стандарт профиля — американский RMA. По размеру ему ближе всего SPB, однако геометрия ручьёв отличается: ремень SPB сюда не ляжет, как и 5V — в шкив под SPB. Ремень подбирают среди клиновых ремней с маркировкой 5V или 15N.
Одна канавка 5V: исходные данные
| Параметр | Значение |
|---|---|
| Профиль канавки | 5V, 0.6×0.6 дюйма: раскрыв канавки × её глубина |
| Ремень | 15N, клин 40° |
| Число ручьёв | 1 |
| Ширина обода | 2f = 2 × 12,7 = 25,4 мм: при z = 1 слагаемое (z − 1)·e равно нулю, шаг e = 17,46 мм не входит |
| Канавка по RMA | go 15,24 мм, глубина d от 15,0 мм |
| Угол канавки | 38° — действующий диаметр до 250 мм, 40° — 250–400 мм, 42° — больше |
| Замена профилем ISO | невозможна, SPB лишь близок |
Варианты крепления на валу
Под код B1 растачивают гладкое отверстие H7. Код B2 — такое же отверстие плюс паз шпонки (ГОСТ 23360-78), а шкив фиксируют стопорным винтом. B3 предполагает цилиндрическую зажимную втулку, B4 — коническое гнездо для Taper Bush определённого номера. Конусная втулка задаёт нижний предел расчётного диаметра, так что посадку согласуют вместе с диаметром.
Когда одного ручья мало
Если мощность привода с запасом на характер нагрузки превышает тяговую способность одного ремня 5V при ваших оборотах и диаметре, он начнёт буксовать и перегреваться. Тогда переходят на соседнее исполнение с двумя ручьями: обод прибавит в ширине шаг e, а ремни придётся покупать парой.
Данные для подбора одноручьевого
Маркировку старого ремня, диаметр (указать, dp это или de), диаметр вала и выбранный код посадки. Подойдёт и фото изношенного шкива рядом с линейкой.
