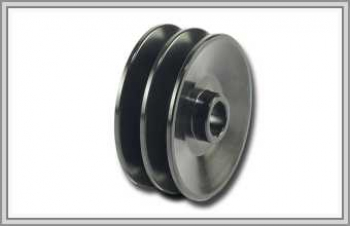

Шкив клиновой 5V на 2 ручья

Две канавки профиля 5V — передача на паре ремней 15N. Нагрузка делится между ними поровну только при одинаковой длине, поэтому оба ремня покупают из общей партии и меняют одновременно: новый ремень рядом с вытянутым старым окажется короче, примет на себя основное усилие и порвётся первым.

Ремень узкий, американского стандарта RMA, угол клина 40°. Похожий размерами SPB на этот шкив не подойдёт. Для пары ручьёв есть и связанные ремни — раздел многоручьевые ремни, профиль при заказе должен совпадать с 5V. Соседние исполнения шкивов — в подразделе 5V.

Пара ручьёв 5V: что учесть

• ручьёв два, ремней в комплекте тоже два;
• ширина обода — e + 2f (формула 2f + e·(z − 1) при z = 2), то есть 17,46 + 25,4 = 42,86 мм;
• ремень 5V, обозначение 15N;
• шаг канавок у американских сечений дюймовый: e = 17,46 ± 0,40 мм, отступ крайнего ручья от кромки обода f = 12,70 мм;
• канавка — 15,24 мм по верху (те самые 0.6 дюйма из обозначения) и не мельче 15,0 мм, угол стенок 38°, 40° или 42° смотря по действующему диаметру (границы 250 и 400 мм);
• метрический аналог SPB только близок по размеру.

Межосевое и угол обхвата

Межосевое расстояние обычно выбирают не меньше 0,7 и не больше двух сумм диаметров. При слишком близких валах пара ремней мало обхватывает малый шкив и проскальзывает. Обхват должен быть не меньше 120 градусов; при нехватке раздвигают валы, добавляют прижимной ролик на ненагруженной ветви либо уменьшают передаточное отношение.

Два ручья или три

Если после пересчёта с коэффициентом режима на каждый из двух ремней приходится больше допустимого, переходят на трёхручьевое исполнение 5V. Обод при этом прибавляет добавочный шаг e — проверьте, есть ли для него место между опорой вала и соседними деталями.
