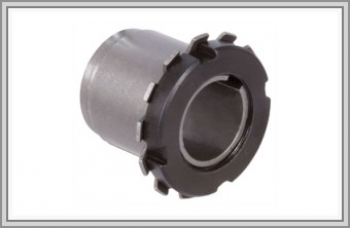

Втулка зажимная SSG 14–60 мм

SSG подходит к валам 14–60 мм и к небольшим крутящим моментам. Зажим создают клиновидные разрезные кольца: при затяжке они деформируются радиально, втулка сама центрируется на валу и самоблокируется.

Её применяют для крепления шкивов под зубчатый и клиновой ремень, роторов и ступиц ведущих колёс, в том числе когда ступица малого диаметра. Небольшой осевой сдвиг при сборке допустим — его учитывают, выводя шкив в плоскость ремня. Все серии — в списке втулок.

Габариты SSG для расточки ступицы

Выставка шкива с поправкой на сдвиг

Во время затяжки SSG ступица способна чуть сместиться по оси. Шкив ставят с запасом на этот ход, затягивают крепёж, а затем линейкой сверяют его с ответным шкивом; если плоскости разошлись, ослабляют и повторяют. Обработку вала и отверстия под SSG карточка ограничивает значением 12,5 мкм.

SSG или TMK Type A

TMK Type A тоже самоцентрируется, но рассчитана на средние моменты и затягивается гайкой с удержанием второго шестигранника. SSG устроена проще, однако годится только для низкого момента. Если нагрузка выше, смотрите TMK или коническую посадку, описанную в статье о втулках Taper.

Перед заказом SSG

Пришлите диаметр вала, габарит ступицы и глубину, свободную под фланец.
