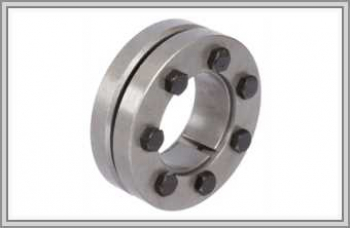

Усадочный диск ST-B 14–85 мм

ST-B работает с наружной стороны ступицы: болты стягивают конические элементы, и те сжимают ступицу вместе с валом. Возникающего давления хватает для высоких моментов, шпонка не нужна, а при сборке узел не смещается вдоль оси. Основные области применения — коробки передач и редукторы.

Осевое и угловое перемещение деталей диска при затяжке даёт концентричное, хорошо сбалансированное соединение, поэтому ST-B подходит для быстроходных валов. Другие бесшпоночные втулки собраны в подразделе.

Параметры ряда ST-B 14–85 мм

Сборка на смазке MoS2

Вал и посадочное отверстие перед установкой обезжиривают — в этом контакте смазки быть не должно. Дисульфидом молибдена покрывают только диск и винты. Диск сажают на ступицу, винты равномерно заворачивают вручную, затем тянут по очереди, без перекрёстной схемы, за несколько этапов до момента TA из таблицы.

Чем ST-B отличается от ST

Базовый ST заявлен под средний момент, его наружный диаметр доходит до 138 мм. ST-B рассчитан на высокие моменты, а его ряд заканчивается на 85 мм по обозначению и 155 мм снаружи. Для редуктора или быстроходного шкива логичнее ST-B. При заказе назовите вал, наружный диаметр ступицы и режим; корпуса есть среди готовых шкивов.
