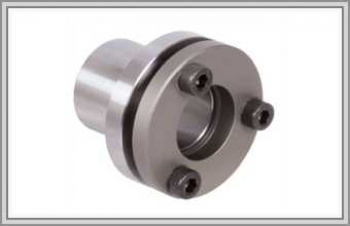

Втулка зажимная MSD 15–50 мм

Внутри MSD — втулка из закалённой стали с двойными стенками, заполненная специальной рабочей средой. Её дополняют уплотнение, поршень, компрессионный фланец и крепёжные винты. Затяжка винтов заставляет корпус равномерно расширяться, и прижим получается равномерным по всей площади контакта с валом и ступицей.

Серия охватывает валы 15–50 мм, снаружи втулка занимает 23–65 мм — под неё годится ступица небольшого размера. Помимо шкивов, MSD крепит роторы и ступицы ведущих колёс. Весь ряд — среди втулок к шкивам.

MSD: параметры для расчёта ступицы

Сборка при небольшом моменте затяжки

Винтов в MSD несколько, а момент затяжки каждого невелик, поэтому узел собирается просто. Втулку вставляют в ступицу, сажают вместе с ней на вал и равномерно подтягивают винты по кругу. Стоит их отпустить — корпус сжимается обратно, и шкив снимается без борьбы с посадкой.

MSD или нержавеющая MSD-N

Устройство у обеих серий общее, температурный диапазон и концентричность совпадают. Материал MSD-N — нержавейка 1.4021, у неё 4, 5, 7 или 9 болтов и возможна тонкая регулировка ступицы при сборке. Стальную MSD ставят, когда условия среды не требуют нержавейки.

Что сообщить заранее

Вал, допустимый внешний габарит ступицы и температуру в зоне узла — если она выходит за −30…+85 °C, скажите об этом. Шкив под втулку можно взять из каталога шкивов.
