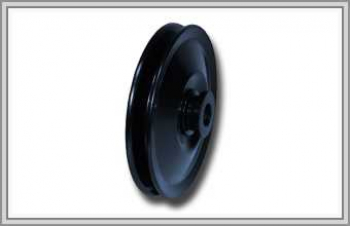

Шкив клиновой D на 1 ручей
Артикул: WB-002038
Характеристики
| Артикул: | WB-002038 |
| Производитель: | WorldBelt |
| Раздел: | Шкив клиновой D 1.259x1.05" |
Шкив D на 1 ручей: профиль канавки и подбор
Единственная канавка этого шкива нарезана под дюймовый профиль D: момент здесь передаёт один ремень RMA D сечением 31,75 × 19 миллиметров. Такие узлы встречаются на машинах американского и канадского выпуска; по ГОСТ ближайший аналог ремня — Г(D) 32×19.
Геометрию ручья даёт справочная таблица канавок RMA: угол 34° держат до 355 мм действующего диаметра, 36° — в интервале 355–450 мм, дальше 38°; нижняя граница 315 мм из ГОСТ относится к метрическому Г(D). Ремень подбирают среди классических клиновых ремней, другие исполнения — шкивы профиля D.
Одна канавка D: что задаёт размеры обода
| Параметр | Значение |
|---|---|
| Ремень | RMA D, 31,75 на 19 мм |
| Аналог по ГОСТ | Г(D) 32×19 |
| Угол канавки (RMA) по действующему диаметру | 34° — до 355 мм; 36° — 355–450 мм; 38° — более 450 мм |
| Канавка: верх go / глубина d | 31,98–32,59 мм (с ростом угла шире) / 26,67 мм; 1.259×1.05″ в названии — они же в дюймах |
| Обод по ширине | 2f = 2·22,23 = 44,46 мм, шаг не участвует |
Почему шаг здесь не играет роли
При одной канавке слагаемое с шагом обнуляется, и ширина обода равна удвоенному отступу f между торцом и осью ручья. Разница шагов 36,5 (RMA) и 37 мм (ГОСТ) на одноручьевом ободе не проявляется. Главное для такой позиции — совпадение сечения ремня и правильный угол канавки под выбранный расчётный диаметр.
Крепление на валу и исходные данные
Нужны dp или наружный диаметр (укажите, что именно измерено), диаметр вала и способ крепления — от простой расточки H7 до конической втулки Taper Bush с номером серии. Помогут фотография снятого шкива и маркировка с ремня; нестандартную деталь выполняем по чертежу заказчика.
