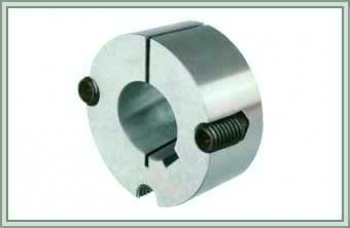

Втулка Taper Bush 1215
Артикул: WB-002197
Характеристики
| Артикул: | WB-002197 |
| Производитель: | WorldBelt |
| Раздел: | Втулки для шкивов |
Втулка 1215: размеры, отверстия под вал и установка
У 1215 тот же наружный диаметр, что у 1210, — 47,5 мм, но длина больше: 38,1 мм. Длинная втулка охватывает вал на большем участке, поэтому её ставят в шкивы, у которых ступица рассчитана именно на такую посадку.
Ряд короче, чем у соседа: 11 позиций от 1215-14 до 1215-32, валы тоньше 14 мм сюда не встанут. Масса — от 0,200 до 0,380 кг. Остальные номера смотрите в разделе втулок, а корпус под конус — среди шкивов ременной передачи.
Расточки 1215 и шпонки к ним
| Вал, мм | Шпоночный паз, мм | Масса, кг |
|---|---|---|
| 14; 16 | 5 × 2,3 | 0,380; 0,370 |
| 18–22 | 6 × 2,8 | 0,350–0,320 |
| 24–30 | 8 × 3,3 | 0,290–0,230 |
| 32 | 10 × 3,3 | 0,200 |
Когда брать 1215 вместо 1210
Решают длина ступицы и вал. Наружный диаметр у обеих серий одинаков, поэтому определяющим параметром становится длина: 38,1 мм против 25,4. Если же вал 10, 11 или 12 мм, выбора нет — такие отверстия есть только у короткой 1210. Номер втулки берут из чертежа шкива, а не по памяти.
Сборка узла
Перед установкой конус и отверстие ступицы протирают насухо, затем винты подтягивают поочерёдно, в несколько подходов. Подробная последовательность и типовые причины проворота описаны в памятке по затяжке. Для демонтажа винт переставляют в отжимное отверстие.
