Защитные фартуки
Роллетный (рулонный) фартук — гибкий или полужёсткий экран: при ходе узла станка он сворачивается в рулон, а затем разворачивается обратно. Его задача — не пустить к направляющим и ШВП стружку, пыль, окалину, искры и СОЖ, а оператора защитить от разлёта стружки.
В разделе девять позиций: три модели WBR — 30-20, 50-15 и 25-15 — и разные размеры полотна. Модель, размер и вариант исполнения указаны в названии каждой карточки.
Модели WBR и параметры выбора фартука
Что делает фартук на станке
Рабочий орган уходит — полотно разматывается следом, возвращается — наматывается на вал, и в сложенном виде фартук занимает минимум места. Абразивные частицы изнашивают направляющие и ходовые винты раньше срока, а мелкая стружка нарушает точность позиционирования. Фартук закрывает эти узлы от брызг и отходов и заодно ограждает оператора.
Три модели WBR
В обозначении первое число — радиус, второе — панель, оба в миллиметрах.
- WBR30-20: Rmin 30, панель 20, соединение — полиуретановая пластина; симметричность даёт высокий коэффициент изгиба в любых направлениях; рекомендуемая длина не превышает 2000 мм;
- WBR50-15: рабочий радиус 50, панель 15; обслуживание простое, изделие очень прочное и не боится коррозии, некоторые модели переносят до 500 °C; для длины свыше двух метров в типовом предложении выбирают именно эту модель;
- WBR25-15: минимальный изгиб 25, панель 15, рабочая температура до 300 °C; верх анодирован, прослойка — полиуретановая ткань, защита от СОЖ, масла и жира высокая.
Секционное исполнение

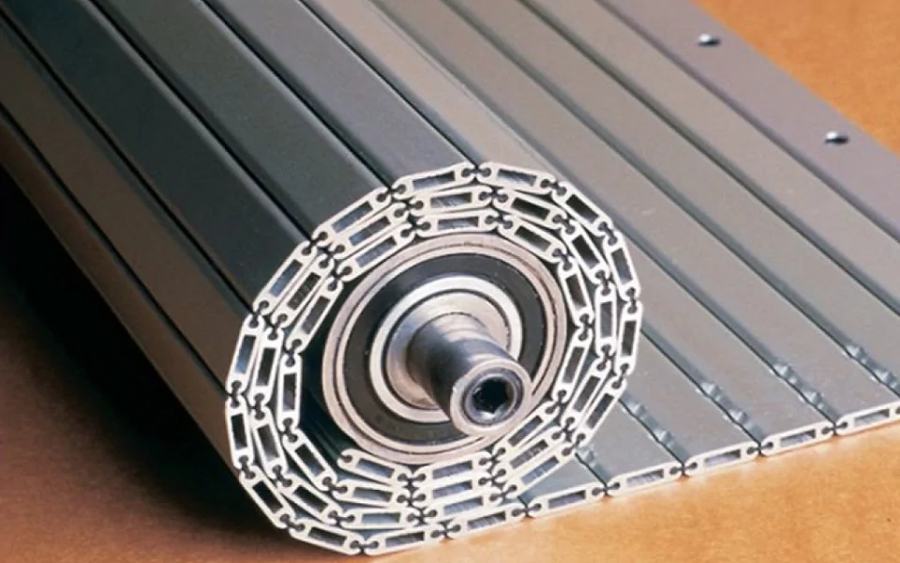

У секционных алюминиевых фартуков звенья из профиля соединяют без шва, уплотняя стык полиуретаном. Полотно лежит на направляющих и в конце пути может свисать, поэтому его выбирают там, где телескопическую защиту не поставить. Возможны встройка в дверцу станка, механизм скручивания в короб и ролики. Пружинный вал либо электропривод и корпус поставляют по запросу.
Отличие от гофрозащиты
Гофрозащита — гибкая гармошка на внутреннем каркасе, фартук — полотно, наматываемое на вал. Это разные изделия.
Где применяют
Основная область — металлообработка: фартуки ставят на токарные, фрезерные, сверлильные и шлифовальные станки с ЧПУ. Их встречают и на автоматизированных линиях, где закрывают направляющие и приводы манипуляторов, подъёмных столов и транспортных систем.
Как подбирают
Сначала условия: чем загрязнена зона (стружка, пыль, СОЖ), нагревается ли она, как быстро движется узел. Затем станок: свободное место, длина хода, допустимые радиусы изгиба. Полотно должно переносить масла, СОЖ, нагрев и механические повреждения.
Что указать в заказе
Модель, длину и ширину полотна, радиус изгиба, температуру, способ крепления и концевое крепление. Сначала называют длину, затем ширину, каждую словом. Порядок в записи размеров бывает разным: в одних позициях «длина × ширина», в других «ширина × длина» — поэтому его подтверждают по эскизу узла.
