Телескопические кожухи
Телескопические кожухи — металлические защитные конструкции из жёстких стальных секций, входящих одна в другую. Они закрывают направляющие, винт и другие точные части станка от стружки, охлаждающей жидкости и случайных ударов, а при ходе стола вдвигаются и раздвигаются. Ткани и сильфона в них нет: это отдельное изделие.

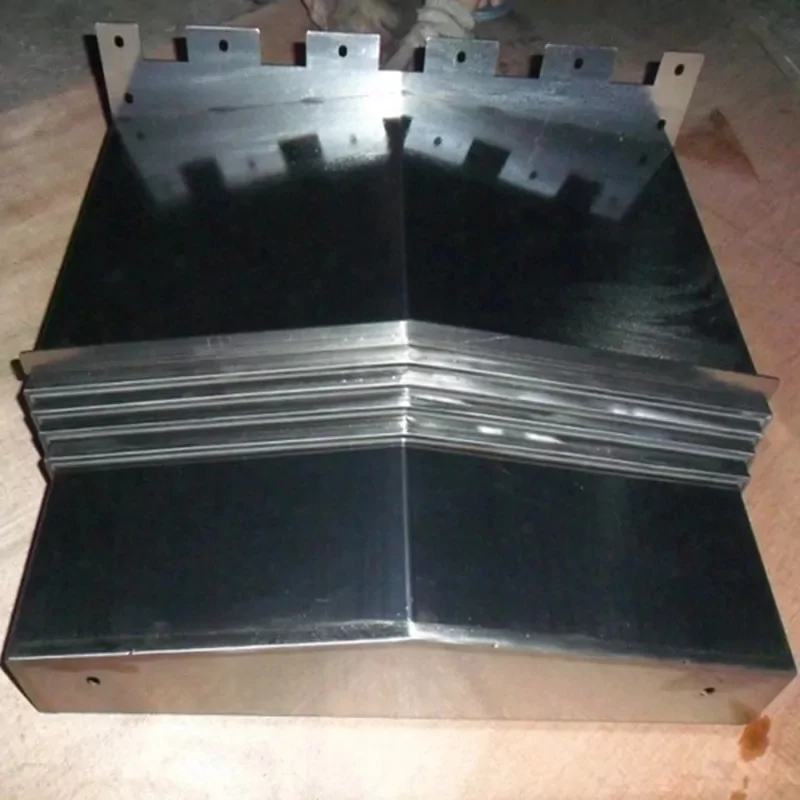

В разделе пять позиций: телескопическая защита и кожух для металлообрабатывающих станков, кожух для фрезера, защита направляющих фрезерного центра и кожух оси X ЧПУ. Каждая позиция раскрывает свою часть данных для заказа — от продольных размеров до способа скольжения и креплений.
Как выбрать телескопический кожух и подготовить заказ
Как устроен телескопический кожух
Кожух набирают из стальных секций с открытой стороной: при ходе стола они раздвигаются, сохраняя перекрытие, а при обратном ходе собираются в короткий пакет. В рассмотренных конструкциях движение секциям передаёт сам подвижный узел станка. По форме секции, «крыше» над ней, механизм внутри определить нельзя.
Опоры, зазор и упоры
Секции скользят по рельсу на роликах или пластинах: металлических или пластиковых роликах, латунных или пластиковых пластинах. Опоры направляют ход, но секции между собой не связывают. Зазор между листами держат опорные профили — накладки из материала мягче стали; их износ считается нормой обслуживания. На торцах секций стоят упругие упоры, чтобы в крайнем положении сталь не билась о сталь. Скребок (стиратель) снимает стружку, а опорный профиль ничего не счищает.
Связь секций и смягчение ударов
Два вопроса нельзя смешивать: когда начнёт двигаться соседняя секция и насколько резким будет толчок. При последовательном подхвате секция проходит свободный ход и цепляет соседнюю, буфер смягчает момент зацепа. Пантограф связывает секции складывающимися рычагами, и они раскрываются согласованно; для широких защит бывают два ряда рычагов по краям. Демпферы подбирают по скорости и массе: для кожухов без механизма синхронизации при подаче до 50 м/мин эффективны простые резиновые демпферы, выше нужны более сложные системы, а чем тяжелее секции, тем сильнее удар.
Гасящие элементы бывают разными: простой упор из резины или полиуретана, двухкомпонентный демпфер с упругой сердцевиной в оболочке из более твёрдого материала, демпфер на гибком рычаге, пружинный и гидравлический. Они работают и при раскрытии кожуха, и при складывании.
Что подготовить для заказа
- LA, LZ, LS и вылеты консолей Z1 и Z2; контроль LS = LA − LZ;
- размеры станка E–L и габарит выступающих узлов L1–L6;
- направляющие J и K либо профильный рельс M1–M5 с маркировкой производителя;
- способ скольжения: ролики или пластины, их материал, количество, диаметр или толщина;
- кронштейны, проушина, опорные профили и упоры: наличие, число, координаты;
- ускорение и скорость, сведения о СОЖ, фото с линейкой в двух крайних положениях.
Материал и толщину выбирают по условиям эксплуатации, на каждую ось делают отдельный чертёж. Меряют по металлу в миллиметрах, левую и правую стороны раздельно; отсутствующий узел отмечают «Н/П», не нулём.
Три исходные ситуации
Когда прежняя защита есть, размеры станка E–L нужны по запросу; когда её не было или станок изменён, их измеряют обязательно и заново.
