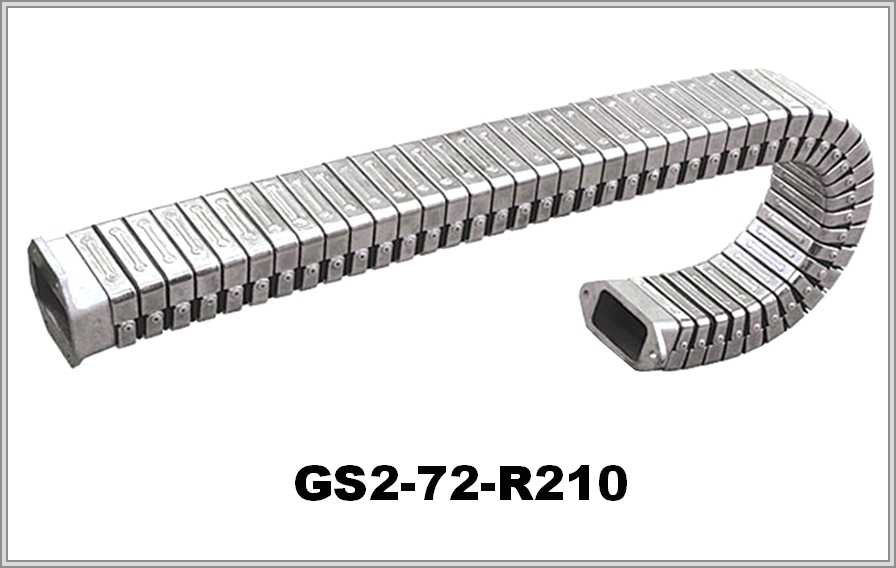

Кабелеукладчик GS2-72-R210

Name: GS2-72-R210
Brand: WorldBelt
SKU: WB-001553

Артикул: WB-001553

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GS2-72-R210 — стальной кабелеукладчик закрытого гофрированного типа: внутри 72×162 мм, радиус изгиба от 210 мм, длина до 8 м.

Характеристики

Артикул:	WB-001553
Производитель:	WorldBelt
Серия:	GS2
Исполнение цепи:	Закрытая
Материал цепи:	Сталь
Внутренняя высота, мм:	72
Внутренняя ширина, мм:	162
Радиус изгиба, мм:	210
Внешняя высота, мм:	78,4
Внешняя ширина, мм:	168,2
Число секций:	1
Макс. длина без опор, м:	8
Раздел:	Гофрированные из стали

Кабелеукладчик GS2-72-R210 из стали: внутренняя ширина 162 мм

Размеры по таблице

У GS2-72-R210 внутри 72 мм в высоту и 162 мм в ширину, снаружи 78,4 мм и 168,2 мм. Радиус изгиба — 210 мм и больше. Максимальная длина модели — 8 м. Сталь, гофрированная закрытая конструкция.

Тип	Внутренняя ВхШ	Внешняя ВхШ	Радиус изгиба	Макс. длина
GS2-72	72х162мм	78.4х168.2мм	210мм	8м

Высота петли и площадь сечения

Для R 210 мм считаем высоту петли ≈ 2R + внешняя высота: 2 × 210 + 78,4 = 498,4 мм. А сечение = высота × ширина = 72 × 162 = 11664 мм².

GS2-72-R210 — схема конструкции

GS2-72-R210 — виды концевого крепления

GS2-72-R210 — схема монтажа

Горизонтальная плоскость и полозья

В описании модели: при применении в горизонтальной плоскости необходимо прокладывать покрытие по всей длине кабель-канала. Если длина превышает 8 м, следует установить специальные опорные полозья, чтобы не допустить касания других частей оборудования. Цепь защищает пневмо- и гидрошланги, кабели питания и управления.

Подбирая GS2-72-R210, мы опираемся на условия работы, положение монтажа, длину перемещения, заполнение (состав и масса) и минимальный радиус самого жёсткого кабеля. Можно добавить фото старой цепи.
