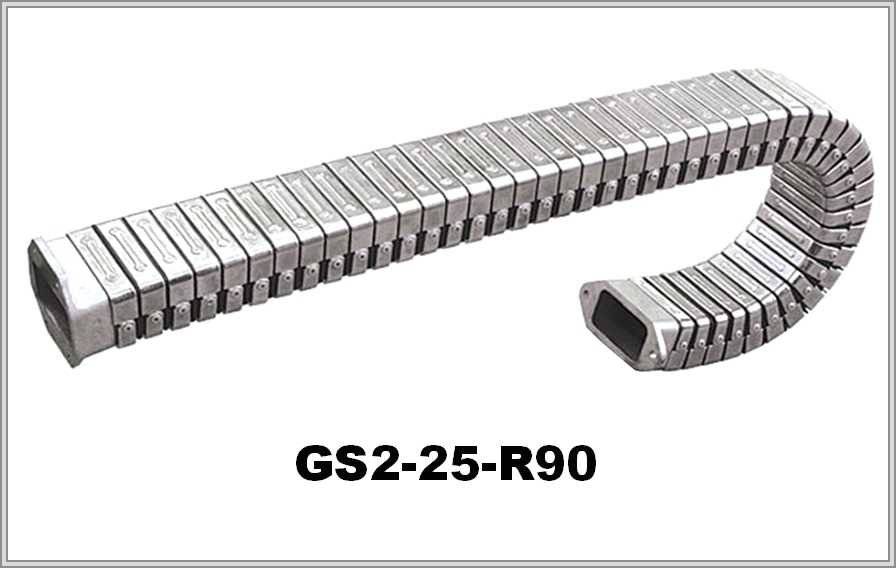

Кабелеукладчик GS2-25-R90
Артикул: WB-001560
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-001560 |
| Производитель: | WorldBelt |
| Серия: | GS2 |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 90 |
| Внешняя высота, мм: | 31,5 |
| Внешняя ширина, мм: | 54,5 |
| Число секций: | 1 |
| Макс. длина без опор, м: | 3 |
| Раздел: | Гофрированные из стали |
Кабелеукладчик GS2-25-R90: сечение 25×50 мм, радиус от 90 мм
Сечение и запас по заполнению
Внутри GS2-25-R90 остаётся окно 25 мм высотой и 50 мм шириной. Площадь сечения = высота × ширина = 1250 мм². Рабочая площадь при заполнении 80 % равна 1000 мм². Внутреннее сечение выбирают так, чтобы в нём помещался жгут с запасом и разделители.
| Тип | Внутренняя ВхШ | Внешняя ВхШ | Радиус изгиба | Макс. длина |
| GS2-25 | 25х50мм | 31.5х54.5мм | 90мм | 3м |
Наружные размеры и минимальный радиус
По таблице снаружи цепь имеет высоту 31,5 мм и ширину 54,5 мм. Радиус изгиба задан от 90 мм. Радиус цепи не может быть меньше минимально допустимого радиуса самого жёсткого кабеля.
Предельная длина
Предельная длина этой модели — 3 м. Если ход длиннее, ставятся специальные опорные полозья: другие части оборудования цепь тогда не заденет. Закрытое исполнение защищает от стружки и грязи. Описание модели называет конструкцию энергоцепи очень надёжной благодаря гибкости и прочности.
Подбор GS2-25-R90 начинается с четырёх сведений: как далеко перемещается цепь, чем и в каком количестве её заполнят, каков минимальный радиус самого жёсткого кабеля и в каком положении цепь монтируется. Добавьте описание условий работы.
