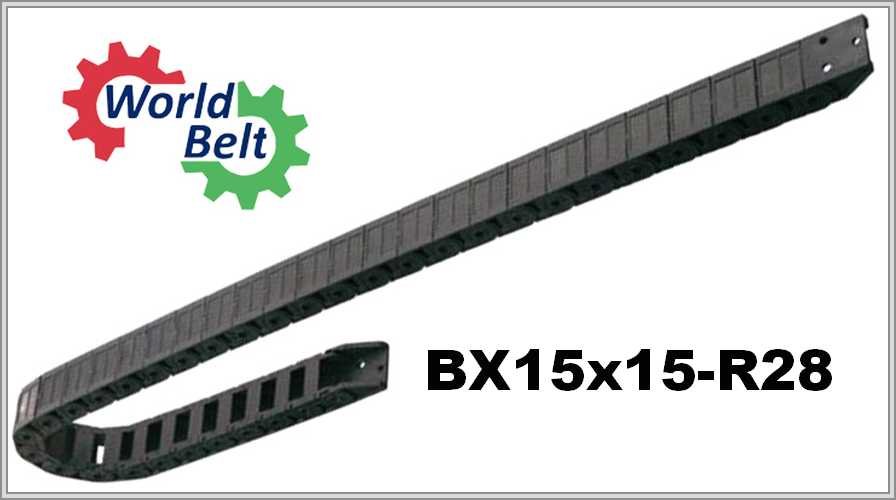

Кабелеукладчик BX15x15-R28

Name: BX15x15-R28
Brand: WorldBelt
SKU: WB-003361

Артикул: WB-003361

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик BX15x15-R28 для цепи с внутренним сечением 15х15 миллиметров: пластик, открытая конструкция, радиус изгиба 28 мм.

Характеристики

Артикул:	WB-003361
Производитель:	WorldBelt
Серия:	BX
Исполнение цепи:	Открытая
Материал цепи:	Пластик
Внутренняя высота, мм:	15
Внутренняя ширина, мм:	15
Радиус изгиба, мм:	28
Внешняя высота, мм:	20
Внешняя ширина, мм:	26
Число секций:	1
Раздел:	Открытые

Кабелеукладчик BX15x15-R28 из пластика: R 28 мм, внутри 15х15 мм

Размеры BX15x15-R28

Внутри цепи BX15x15-R28 — 15х15 мм; внешние размеры — 20х26 мм; радиус изгиба задан 28 мм. Итог по таблице: высота внутри 15, ширина внутри 15, снаружи 20 и 26, радиус изгиба 28 мм.

Тип	Внутренние размеры (A), В х Ш (мм)	Внешние размеры, В х Ш (мм)	Радиус изгиба (мм)
BX15	15х15	20х26	28

Изгиб BX15x15-R28: петля и длина цепи

Формула петли: 2R + внешняя высота. С R 28 миллиметров и 20 миллиметров получаем 76 миллиметров. Длина цепи в изгибе: πR ≈ 88 мм при радиусе 28 мм.

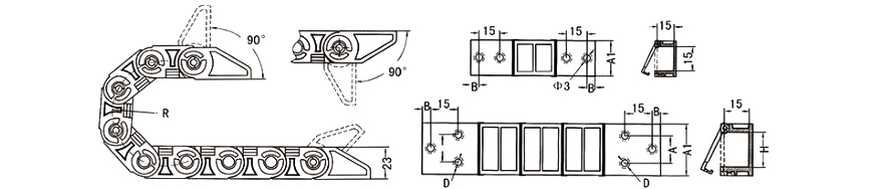

BX15x15-R28 — схема конструкции

BX15x15-R28 — виды концевого крепления

Из описания и правил подбора

Загрязнения с BX15x15-R28 убираются просто; чтобы получить доступ, нижние крышки открывают. Модули открываются снизу: через эту сторону кабель укладывают, а цепь обслуживают и очищают. Жёсткий кабель в жгуте диктует радиус: цепь с радиусом 28 миллиметров годится, если самый жёсткий кабель допускает изгиб по такому радиусу.

Для BX15x15-R28 нужны сведения: положение монтажа; заполнение (состав, масса); радиус изгиба, допустимый жёсткому кабелю; длина хода; условия, в которых цепь работает. Чертёж либо снимок цепи, которую нужно заменить, — по желанию.
