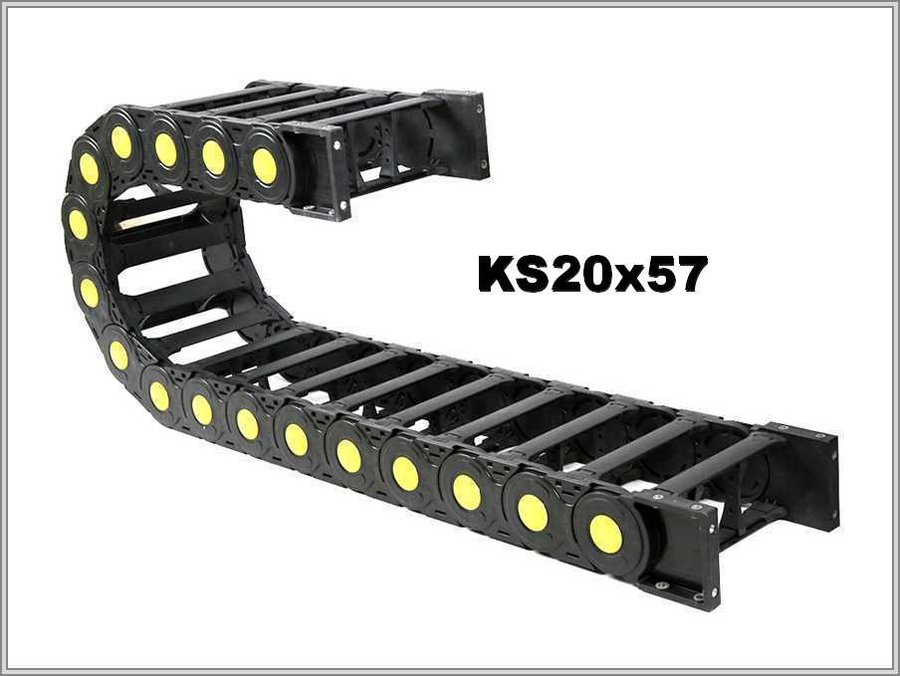

Кабелеукладчик KS20x57
Артикул: WB-002317
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002317 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 20 |
| Внутренняя ширина, мм: | 57 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 80 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик KS20x57: петля 145 мм, длина в изгибе 172,8 мм
Таблица размеров KS20x57
Для KS20x57 в таблице: радиус изгиба 55 мм, внутренние высота и ширина: 20x57 мм, внешние высота и ширина — 35x80 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS20 | 20х57 | 35х80 | 55 |
Петля 145 мм и сечение 1140 мм²
Площадь внутреннего сечения — высота × ширина: 20 × 57 = 1140 мм². Для KS20x57 по формуле 2R + внешняя высота: 2 × 55 + 35 = 145 мм — высота петли.
Описание KS20x57 и подбор
У KS20x57 крышки сверху и снизу могут быть открыты для укладки кабеля. Описание называет цепь нейтральной к агрессивным средам, химическим веществам и резким изменениям температуры; модульная пластиковая лента, по нему, не требует смазки. Радиус 55 мм годится для KS20x57, если он не меньше допустимого радиуса наиболее жёсткого кабеля.
Для KS20x57 нужны: радиус наиболее жёсткого кабеля (минимально допустимый), как цепь смонтирована, какой ход у цепи, рабочие условия, что лежит в цепи и какая у этого масса. Чертёж или фото цепи, которую заменяют, можно приложить — по желанию.
