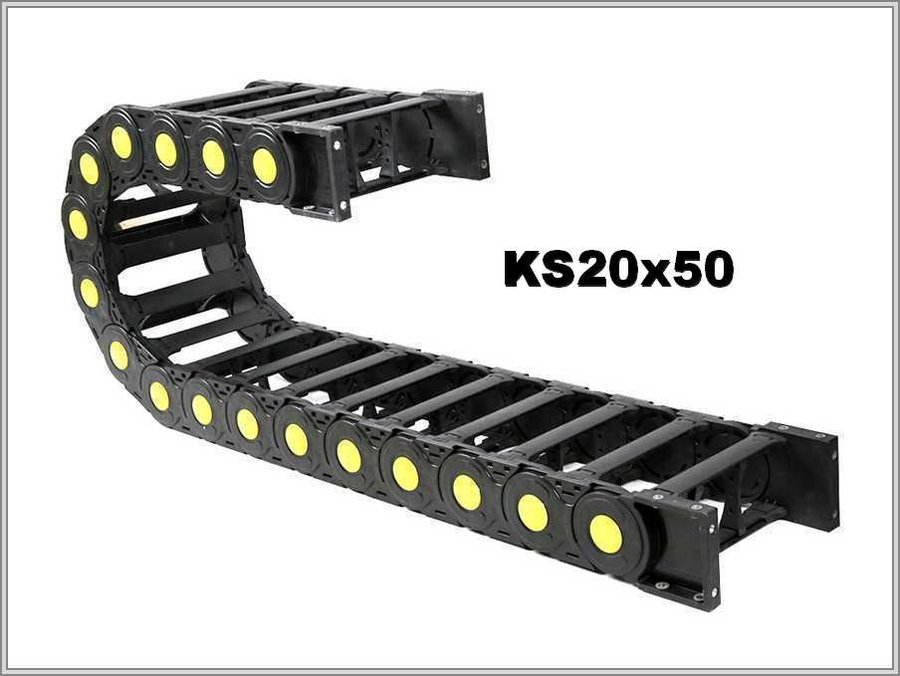

Кабелеукладчик KS20x50
Артикул: WB-002316
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002316 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 20 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 73 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытая цепь KS20x50: пластик, внутри 20 × 50 мм, снаружи 35 × 73 мм
Таблица KS20x50
В таблице для KS20x50 указаны внутренняя высота 20 мм, внутренняя ширина 50 мм, внешняя высота 35 мм и внешняя ширина 73 мм. Радиус изгиба — 55 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS20 | 20х50 | 35х73 | 55 |
Петля 145 мм и длина цепи в изгибе
Высота петли ≈ 2R + внешняя высота: 2 × 55 + 35 — около 145 мм. πR при радиусе 55 мм даёт длину цепи в изгибе около 172,8 мм.
Описание KS20x50 и правила подбора
Как сказано в описании, у KS20x50 верхние и нижние крышки можно открыть — так кабель укладывается удобно. Описание добавляет, что цепи этого типа используются на заводах. Радиус 55 мм у KS20x50 не должен быть меньше радиуса, допустимого самому жёсткому кабелю жгута. Сечение подбирают под жгут с запасом, а разделители между кабелями учитывают сразу; у KS20x50 внутри 20 мм по высоте и 50 мм по ширине.
К заявке на KS20x50 добавьте: условия работы; радиус изгиба, допустимый самому жёсткому кабелю; заполнение — из чего оно и сколько весит; длину перемещения; монтажное положение. По желанию приложите чертёж либо фото прежней цепи.
