Кабелеукладчик KS20x65

Name: KS20x65
Brand: WorldBelt
SKU: WB-002318

Артикул: WB-002318

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

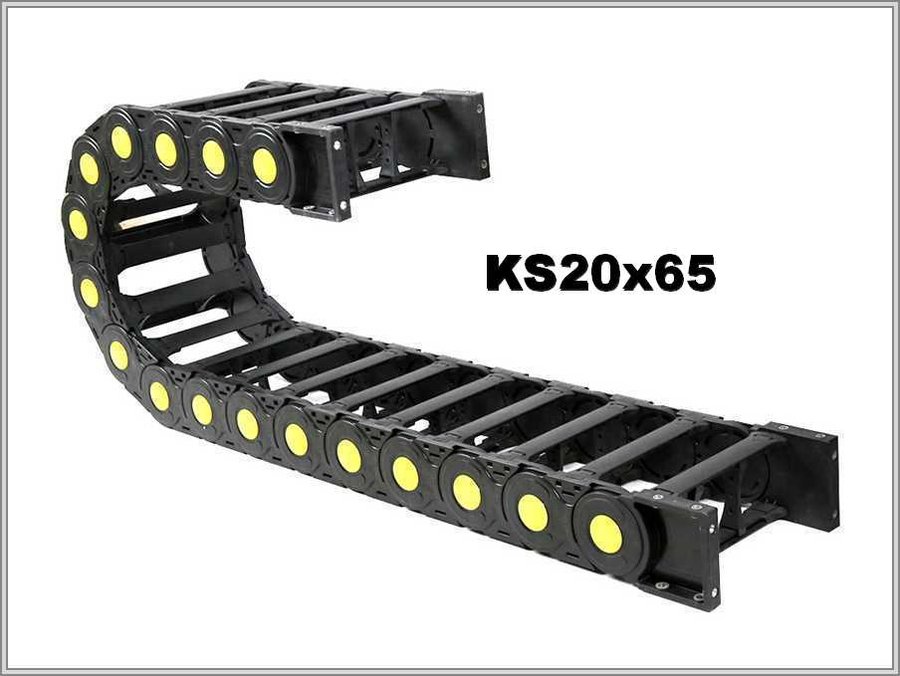

Кабелеукладчик KS20x65 из пластика: открытая цепь серии KS, внутренние 20 × 65 мм, внешние 35 × 88 мм, радиус изгиба 55 мм.

Характеристики

Артикул:	WB-002318
Производитель:	WorldBelt
Серия:	KS
Исполнение цепи:	Открытая
Материал цепи:	Пластик
Внутренняя высота, мм:	20
Внутренняя ширина, мм:	65
Радиус изгиба, мм:	55
Внешняя высота, мм:	35
Внешняя ширина, мм:	88
Число секций:	1
Раздел:	Открытые

Пластиковый кабелеукладчик KS20x65: внешние 35 × 88 мм, R 55 мм

Размеры KS20x65

Числа из таблицы для KS20x65: внутренняя высота 20, внутренняя ширина 65, внешняя высота 35, внешняя ширина 88, радиус изгиба 55 (всё в мм).

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
KS20	20х65	35х88	55

Петля KS20x65 и заполнение 80 %

Чтобы оценить высоту петли, удваивают радиус изгиба (55 мм) и добавляют внешнюю высоту (35 мм): около 145 мм. Рабочая площадь KS20x65 при 80 % заполнения внутреннего сечения — 1040 мм².

KS20x65 — схема конструкции

KS20x65 — виды концевого крепления

Крышки и радиус KS20x65

Согласно описанию, верхние и нижние крышки KS20x65 могут быть открыты, чтобы уложить кабель. Разделители и запас по сечению учитывают при подборе под жгут. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Открытая цепь удобна для осмотра и замены линий.

Заявка на KS20x65 с внутренней шириной 65 мм: сообщите состав заполнения и его массу, положение монтажа, протяжённость хода цепи, условия эксплуатации, а также минимальный допустимый радиус самого жёсткого кабеля. При желании добавьте чертёж или фото цепи, которую заменяют.
