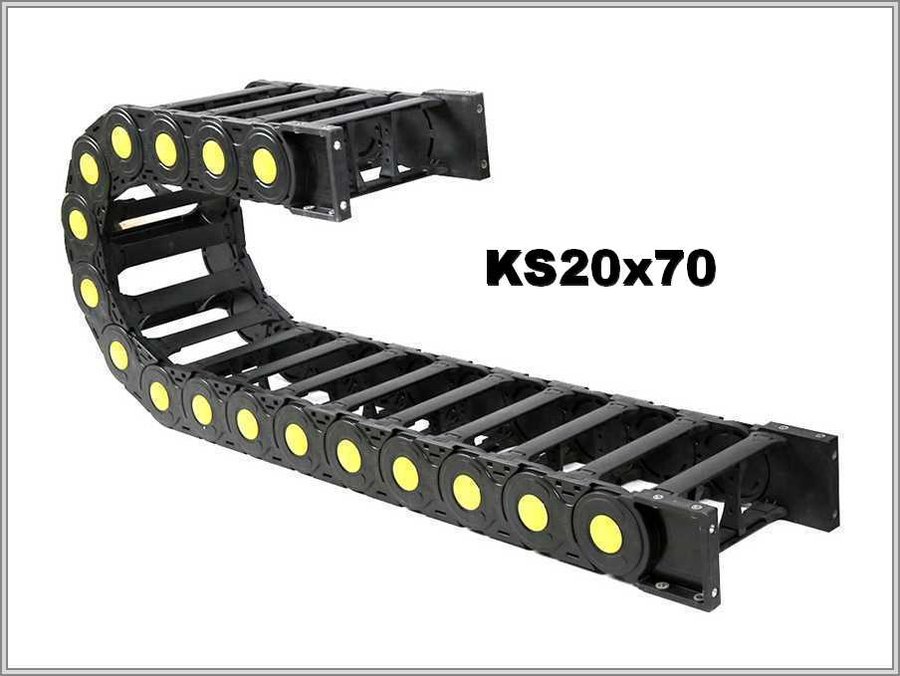

Кабелеукладчик KS20x70
Артикул: WB-002320
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002320 |
| Производитель: | WorldBelt |
| Серия: | KS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 20 |
| Внутренняя ширина, мм: | 70 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 93 |
| Число секций: | 1 |
| Раздел: | Открытые |
Пластиковая цепь KS20x70: сечение 20 × 70 мм и радиус 55 мм
Радиус и размеры KS20x70
Внешние размеры цепи KS20x70: высота 35 миллиметров, ширина 93 миллиметра. Внутренние: высота 20 миллиметров, ширина 70 мм. Радиус изгиба задан 55 миллиметров. Это открытая цепь серии KS из пластика.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KS20 | 20х70 | 35х93 | 55 |
Сечение 1400 мм² и петля 145 мм — KS20x70
Для цепи KS20x70 площадь сечения: 20 миллиметров на 70 миллиметров, всего 1400 мм². Под петлю цепи KS20x70 по высоте отводят около 145 миллиметров: это 2R + внешняя высота при R 55 миллиметров.
Описание и выбор: KS20x70
По описанию, для удобной укладки кабеля верхние и нижние крышки KS20x70 открывают. В описании сказано, что регулярный технический осмотр KS20x70 не нужен. Радиус цепи KS20x70 — 55 мм — сравнивают с допустимым радиусом самого жёсткого кабеля; меньше этого радиуса цепь не берут. Открытое исполнение KS20x70 удобно для осмотра и замены линий.
В заявку на KS20x70 впишите: как цепь будет смонтирована; допустимый радиус кабеля с наибольшей жёсткостью; рабочие условия; протяжённость хода; вес заполнения и из чего оно состоит. Если хотите, приложите фотографию заменяемой цепи и чертёж.
