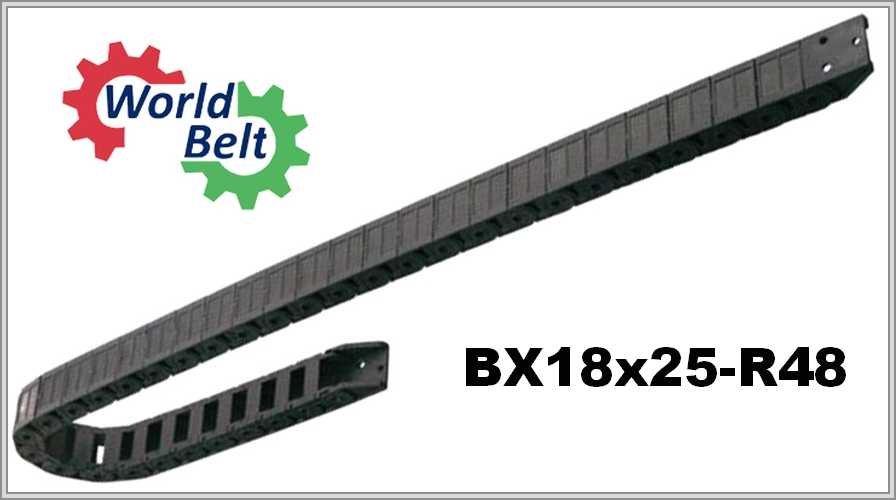

Кабелеукладчик BX18x25-R48

Числа из таблицы BX18x25-R48

Модель BX18x25-R48 имеет внутри 25 миллиметров ширины и 18 мм высоты, снаружи — 38 миллиметров и 23 миллиметра. Радиус изгиба — 48 миллиметров. Инженерный пластик — материал модели по её описанию.

Изгиб BX18x25-R48: петля и длина цепи

Под петлю нужна высота около 119 миллиметров: это 2R + внешняя высота (23 миллиметра) при R 48 мм. Длина цепи в изгибе оценивается как πR и составляет примерно 150,8 мм (R = 48 мм).

Описание BX18x25-R48 и подбор

С нижней стороны модуль можно открыть, и тогда доступны и укладка кабеля, и обслуживание, и очистка. Электрический кабель или пневмогидравлические шланги в BX18x25-R48 защищены от механических повреждений; в описании цепь названа надёжной и безопасной. Радиус 48 миллиметров проверяют по наименее гибкому кабелю: цепь не должна изгибаться круче, чем он допускает. У открытой цепи BX18x25-R48 линии удобно осматривать и заменять.

Размеры BX18x25-R48 по таблице: внутри 18х25 миллиметров, снаружи 23х38 миллиметров, радиус 48 миллиметров. Цепь BX18x25-R48 подбирают по данным: рабочая обстановка; в каком положении монтируют; сколько цепь ходит; предельный радиус жёсткого кабеля; заполнение (состав, масса). По желанию к BX18x25-R48 добавьте фотографию прежней цепи и чертёж.
